自宅ネットワーク環境における名前解決のために、2台構成で冗長化したDNSサーバーを構築してみたのでその手順を解説します。

この構成では、DNSキャッシュサーバーとしてUnboundを動作させ、Keepalivedを使ってVIP（仮想IPアドレス）を割り当てることで冗長化を図ります。

まず、VIPを2つ利用して通常時は各サーバーに別々のVIPが割り当てられるようにしておきます。

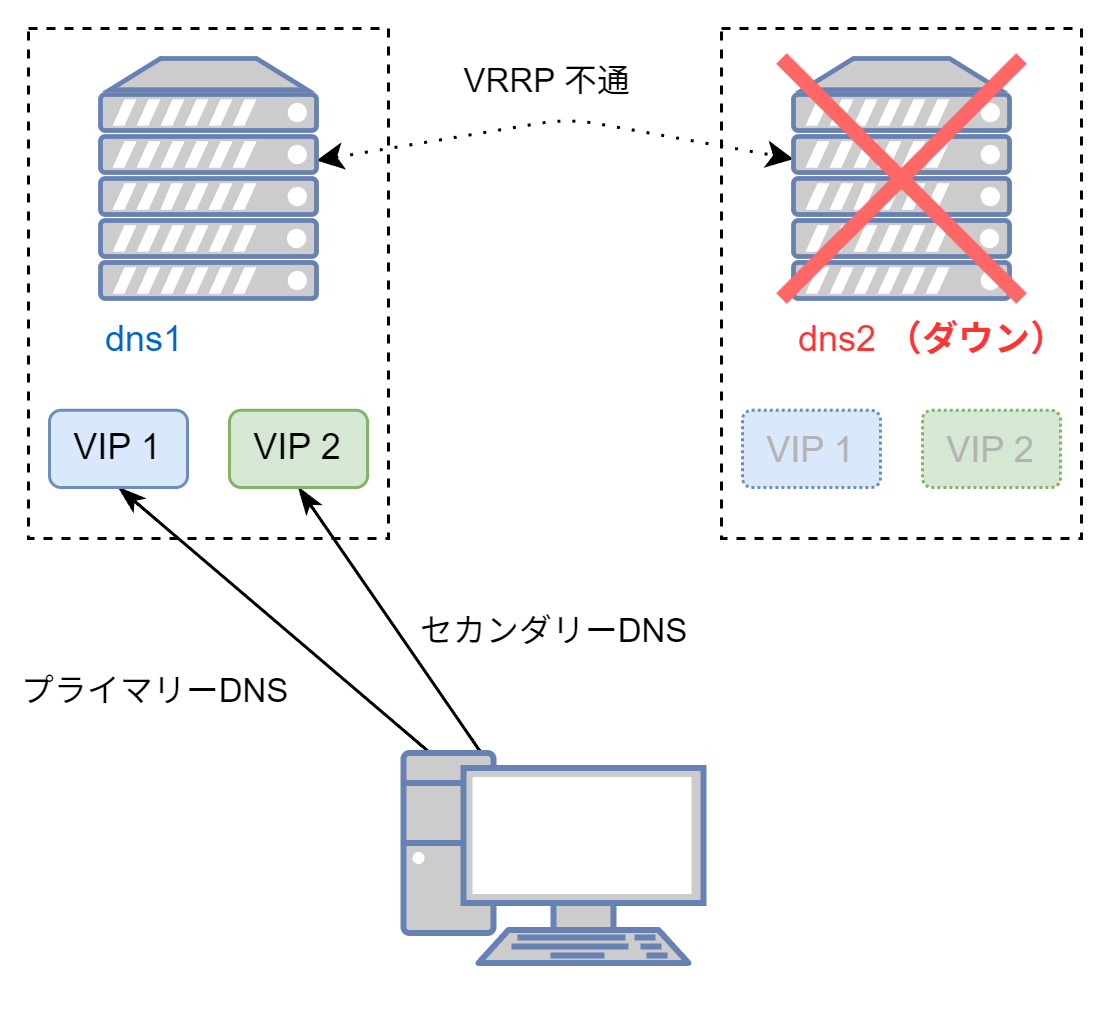

もし片方のサーバーが落ちたら、Keepalivedによって自動的にもう片側のサーバーに両方のVIPが割り当てられます。

これらのVIPをネットワーク機器のプライマリーDNSとセカンダリーDNSにそれぞれ指定することで、一方のサーバーで障害が発生した際には全DNSクエリがもう片側のサーバーだけに行くようになる仕組みになります。

• 仮想マシン：2台（別物理ホスト上）
  • DNSサーバー1（dns1）：192.168.40.20
  • DNSサーバー2（dns2）：192.168.40.21
• OS：Ubuntu Server 24.04 LTS
• ソフトウェア
  • Unbound （DNS キャッシュサーバー）
  • Keepalived （VRRPによる冗長化ソフト）
• VIP（仮想IPアドレス）
  • VIP1（プライマリーDNS用）：192.168.40.30
  • VIP2（セカンダリーDNS用）：192.168.40.31

両サーバーに必要なパッケージをインストールします。

sudo apt install unbound keepalived

1. ポート53を利用しているsystemd-resolvedを無効化します。

   Copy

   sudo systemctl disable --now systemd-resolved

2. /etc/unbound/unbound.conf.d/以下にUnboundの設定ファイルを作成します。今回は管理を容易にするため、設定ファイルを分割しています。

   Copy

   server:
       interface: 0.0.0.0
       interface-automatic: yes # VIPを使うためには必要
       port: 53

   	  # ログ設定
       verbosity: 1
       log-local-actions: yes
       log-queries: yes
       log-servfail: yes

       tls-system-cert: yes # DNS over TLSのドメイン名検証に必要

       access-control: 127.0.0.0/8 allow
       access-control: ::1 allow
       access-control: 192.168.40.0/24 allow # ローカルネットワークからのアクセスを許可

   全ての名前解決の転送先として、Cloudflareが提供しているDNS（1.1.1.1）を指定します。接続にDNS over TLSを利用するため、forward-tls-upstreamオプションを指定します。

   Copy

   forward-zone:
       name: "."
       forward-tls-upstream: yes # DNS over TLSを有効化
       forward-addr: 1.1.1.1@853#cloudflare-dns.com
       forward-addr: 1.0.0.1@853#cloudflare-dns.com

3. 必要に応じて内部向けのDNSレコードを追加します。(.homeをローカルドメインとして想定)

   Copy

   server:
       local-zone: "home." static
       # A レコード
       local-data: "srv1.home. A 192.168.40.10"
       local-data: "srv2.home. A 192.168.40.11"
       local-data: "dns1.home. A 192.168.40.20"
       local-data: "dns2.home. A 192.168.40.21"
       # PTR レコード
       local-data-ptr: "192.168.40.10 srv1.home."
       local-data-ptr: "192.168.40.11 srv2.home."
       local-data-ptr: "192.168.40.20 dns1.home."
       local-data-ptr: "192.168.40.21 dns2.home."

4. Unboundサービスを有効化します。

   Copy

   sudo systemctl enable unbound
   sudo systemctl restart unbound

Keepalivedの設定では、VIPに対する優先度を各サーバーで入れ替えて設定します。

この設定により、両方のサーバーが動いているときには通常時はVIP1がdns1に、VIP2がdns2に割り当てられます。いずれかのサーバーがダウンした場合には、もう一方のサーバーが両方のVIPを引き継ぎます。これによってActive/Active構成の冗長化を実現します。

認証用のパスワードとしてランダムな文字列（8文字以内）を作成します。作成したら両サーバーの設定ファイルに記載してください。

Unboundの設定は次のようにします。

global_defs {
    vrrp_garp_master_refresh 60
    enable_script_security
    script_user root
}

vrrp_script track_unbound {
  script "/usr/bin/systemctl is-active unbound.service"
  interval 5
  fall 3
  rise 2
}

vrrp_instance VIP_1 {
    state BACKUP
    interface eth0 # インターフェースを指定
    virtual_router_id 10
    priority 110
    advert_int 1
    authentication {
        auth_type AH
        auth_pass ＜認証パスワード＞
    }
    virtual_ipaddress {
        192.168.40.30/24 # VIP1のアドレス
    }
    track_script {
        track_unbound
    }
}

vrrp_instance VIP_2 {
    state BACKUP
    interface eth0 # インターフェースを指定
    virtual_router_id 20
    priority 90
    advert_int 1
    authentication {
        auth_type AH
        auth_pass ＜認証パスワード＞
    }
    virtual_ipaddress {
        192.168.40.31/24 # VIP2のアドレス
    }
    track_script {
        track_unbound
    }
}

priority以外はdns1と一緒です。

global_defs {
    vrrp_garp_master_refresh 60
    enable_script_security
    script_user root
}

vrrp_script track_unbound {
  script "/usr/bin/systemctl is-active unbound.service"
  interval 5
  fall 3
  rise 2
}

vrrp_instance VIP_1 {
    state BACKUP
    interface eth0 # インターフェースを指定
    virtual_router_id 10
    priority 90
    advert_int 1
    authentication {
        auth_type AH
        auth_pass ＜認証パスワード＞
    }
    virtual_ipaddress {
        192.168.40.30/24 # VIP1のアドレス
    }
    track_script {
        track_unbound
    }
}

vrrp_instance VIP_2 {
    state BACKUP
    interface eth0 # インターフェースを指定
    virtual_router_id 20
    priority 110
    advert_int 1
    authentication {
        auth_type AH
        auth_pass ＜認証パスワード＞
    }
    virtual_ipaddress {
        192.168.40.31/24 # VIP2のアドレス
    }
    track_script {
        track_unbound
    }
}

両サーバーで実行します。

sudo systemctl enable keepalived
sudo systemctl restart keepalived

1. サービス状態の確認

   起動に失敗していたら設定ファイルのミスを確認してください。

   Copy

   sudo systemctl status unbound
   sudo systemctl status keepalived

2. VIP割り当ての確認

   Copy

   $ ip a
   ...
       inet 192.168.40.30/24 scope global secondary eth0

3. 名前解決の確認（別マシンから実施）

   Copy

   dig @192.168.40.30 google.com +short
   dig @192.168.40.31 srv1.home +short

4. 冗長化の確認
   1. 片方のサーバーでUnboundをダウンしてみます。

      Copy

      sudo systemctl stop unbound

   2. もう一方のサーバーに両方のVIPが割り当てられていることを確認します。

      Copy

      $ journalctl -xe -u keepalived
      ...
      Dec 22 00:00:10 dns1 Keepalived_vrrp[00000]: (VIP_1) Entering MASTER STATE

      Copy

      $ ip a
      ...
          inet 192.168.40.30/24 scope global secondary eth0
      ...
          inet 192.168.40.31/24 scope global secondary eth0

   3. Unboundを起動し直してVIPが再度両サーバーに分配されることを確認します。

      Copy

      sudo systemctl start unbound

      Copy

      $ journalctl -xe -u keepalived
      ...
      Dec 22 00:10:10 dns2 Keepalived_vrrp[00000]: (VIP_1) Master received advert from 192.168.40.20 with higher priority 110, ours 90
      Dec 22 00:10:10 dns2 Keepalived_vrrp[00000]: (VIP_1) Entering BACKUP STATE

本記事ではUnboundとKeepalivedを利用して冗長化されたDNSサーバーを構築する手順を解説しました。

構築したDNSサーバーのVIP2つをそれぞれルーターやPCのプライマリー/セカンダリーDNSに設定することで、比較的障害に強いローカルDNS環境が実現できるはずです。
