はじめに

Cephストレージを導入することで、Proxmox VEのノードを使った分散ストレージをProxmoxクラスター上に構築し、HCI (Hyper-Converged Infrastructure) を実現できます。

メリット

機能面
- HA (High Availability)：ノードが死んでも自動的に別ノードでVMが立ち上がる
- （ライブ）マイグレーション：ストレージの移動が不要で、RAMの転送だけで済むので高速
性能面
- スケーラビリティ：ノードの追加で容量を簡単に拡張可能
- 耐障害性：複数の物理ディスク・ノードに冗長化することでディスク障害に対応

環境

Proxmox VE：8.3.0
ミニPC×3台
- Proxmox VEのクラスターを構築済み（本ブログの参考記事）
- Ceph用物理ストレージを増設（各ノードにそれぞれ512GB・512GB・1TBのSSDを搭載）
ネットワーク：1 GbE Ethernet
※本当はCeph用のネットワーク(10 GbE)を物理的に分けて用意した方が良い

準備

まず、Ceph用のストレージを準備します。

Ceph用に使うストレージを各ノードに増設（OS用ディスクとは別に用意）
Ceph用ストレージを初期化（Web UIでノード選択→Disks→Wipe Diskボタン）

インストール・設定

Cephのインストール（1台目）

Web UIのサイドバーで1台目のノード選択→Cephを選択

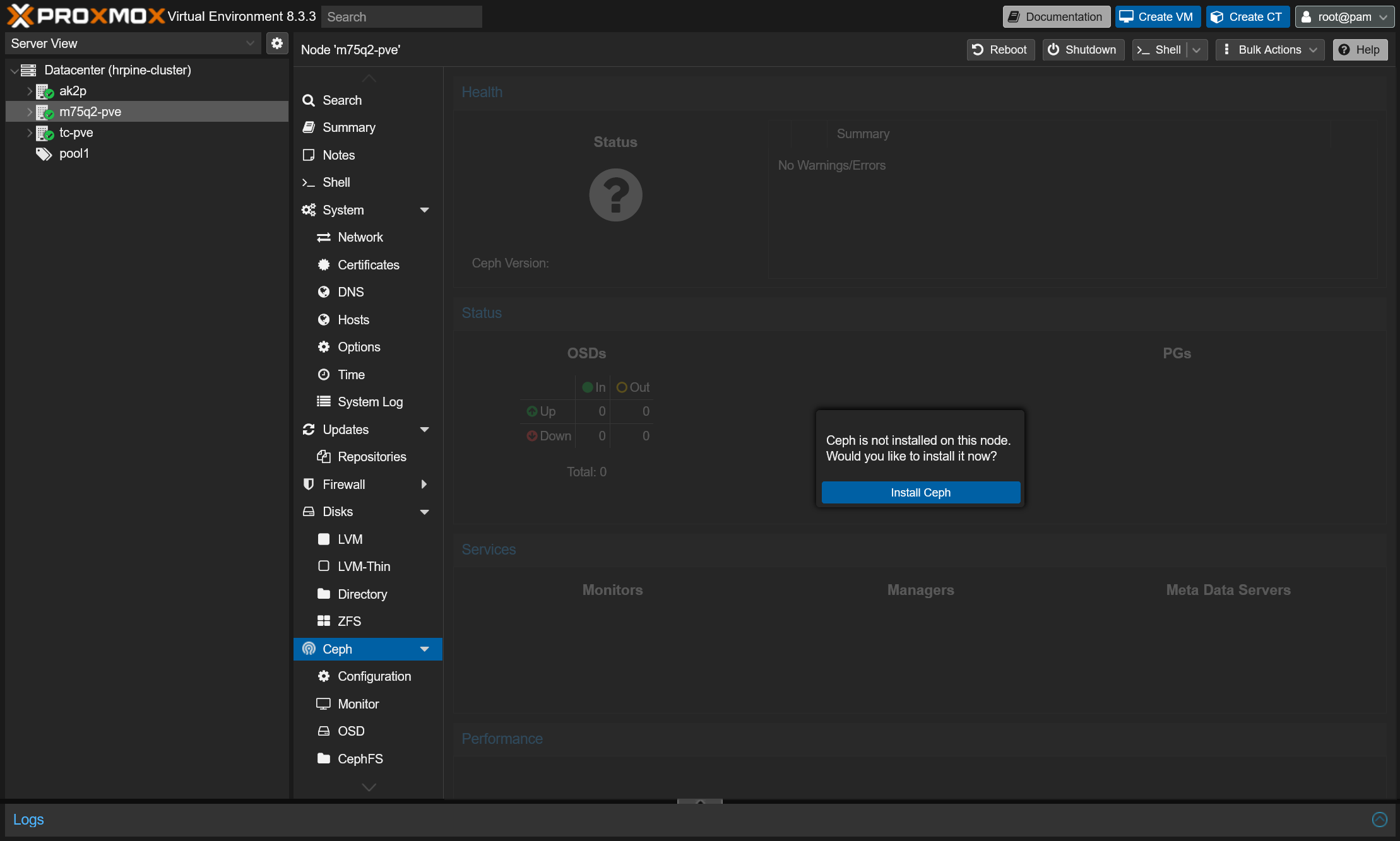

Install Cephをクリック
Cephのバージョン選択
- Cephバージョンは基本的にデフォルトで問題ない
- RepositoryはProxmox無償版を利用している場合No-Subscriptionに変更

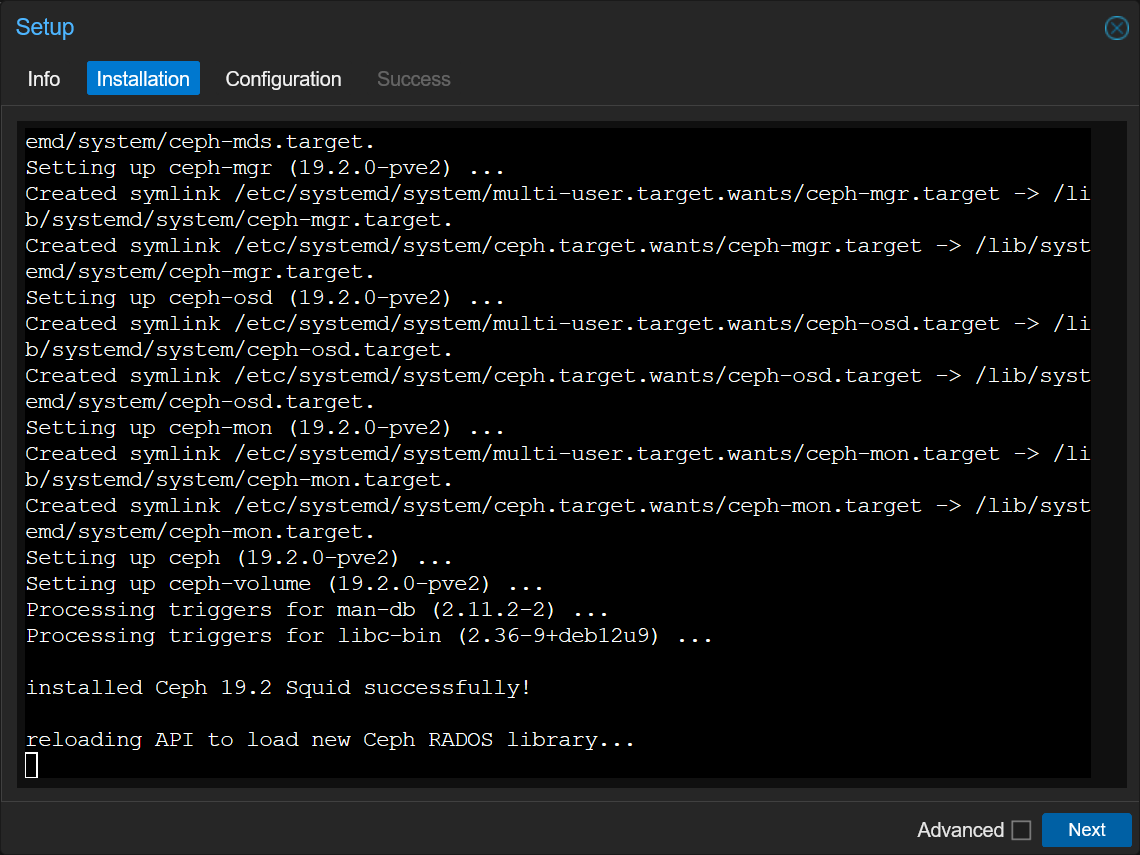

Cephパッケージのインストール
Ceph関係の必要なパッケージがインストールされます。
ネットワーク設定
Cephでの通信に使うネットワークを指定します。帯域を圧迫してしまうため、PVEの管理ネットワークとは別の物理インターフェースにネットワークを分けることが推奨されています。（同じでも動作は可能）
- Public Network: Ceph上のディスクを利用しているVMとの通信など、Cephの通信に使われるネットワーク。
- Cluster Network: レプリケーションなどの通信に使うネットワーク。Public Networkと同じで良ければ空欄のままにする。

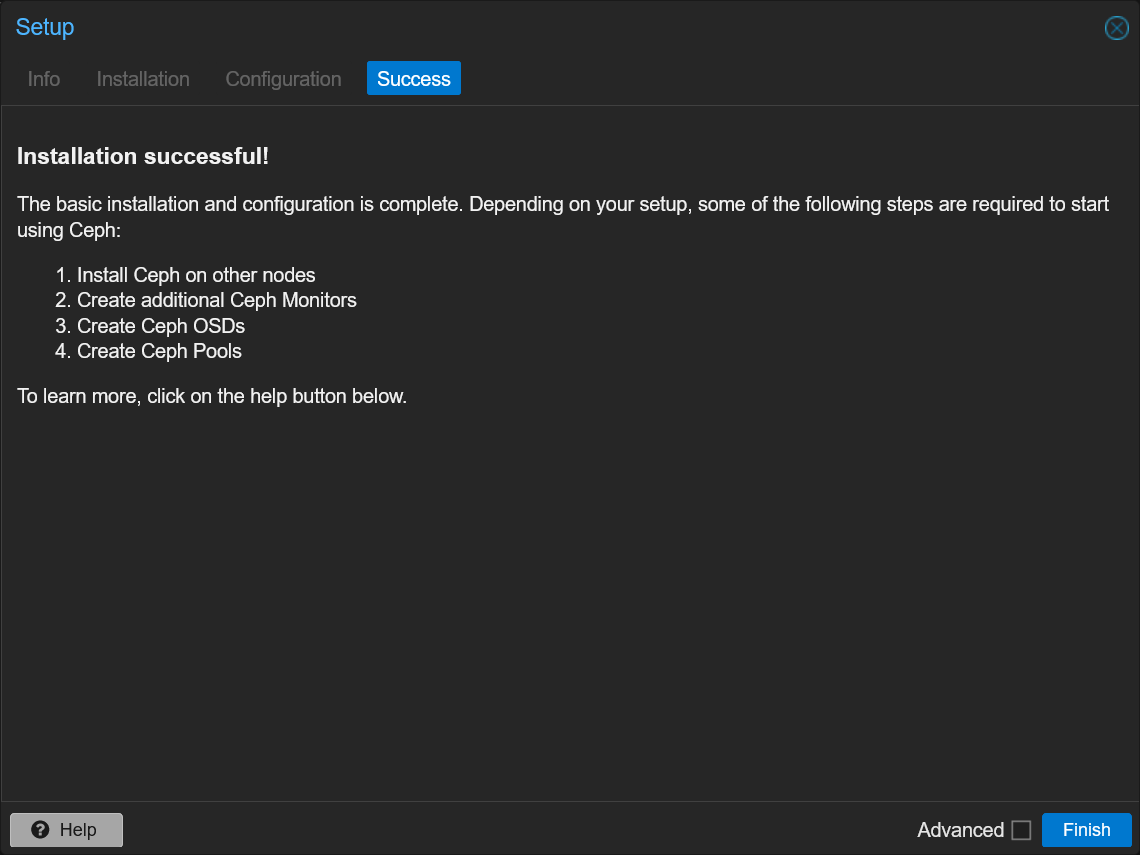

セットアップ完了画面

Cephのインストール（2台目以降）

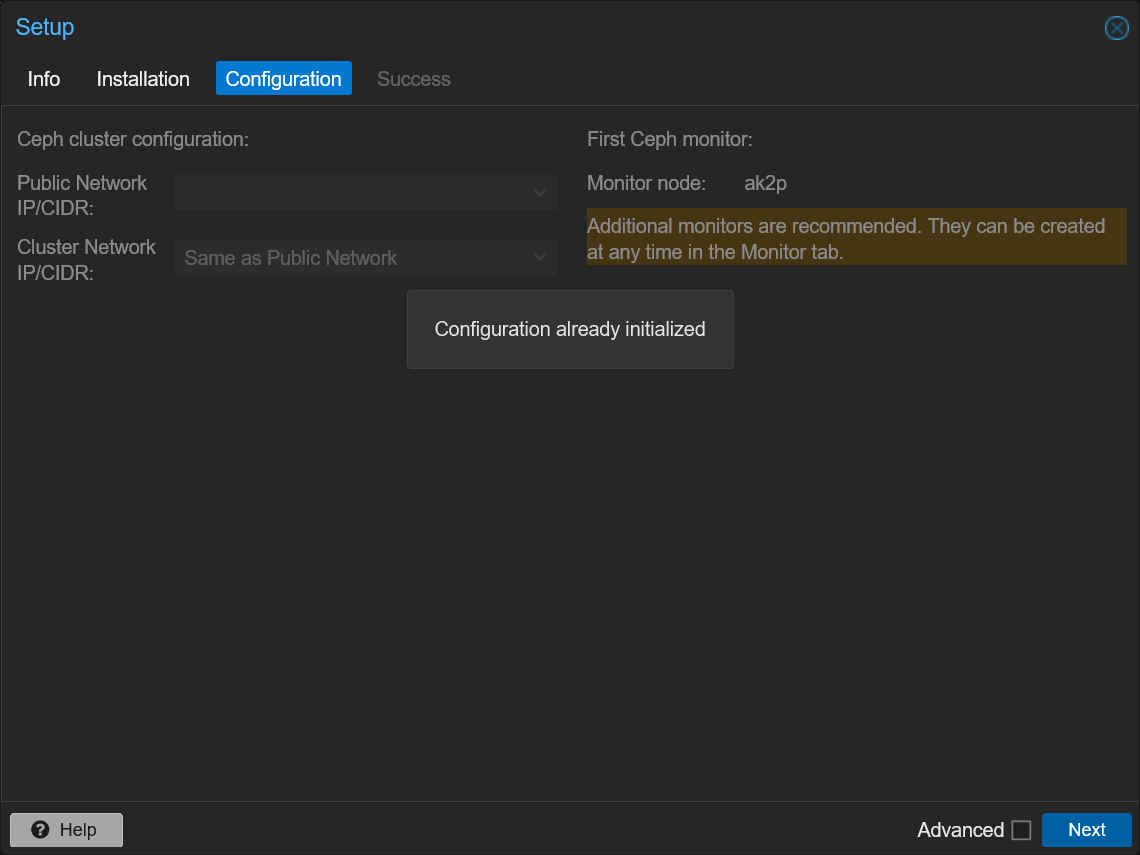

2台目以降も同じ手順を繰り返します。ただし、ネットワーク設定はクラスターで共通なので設定不要です。

インストールの確認

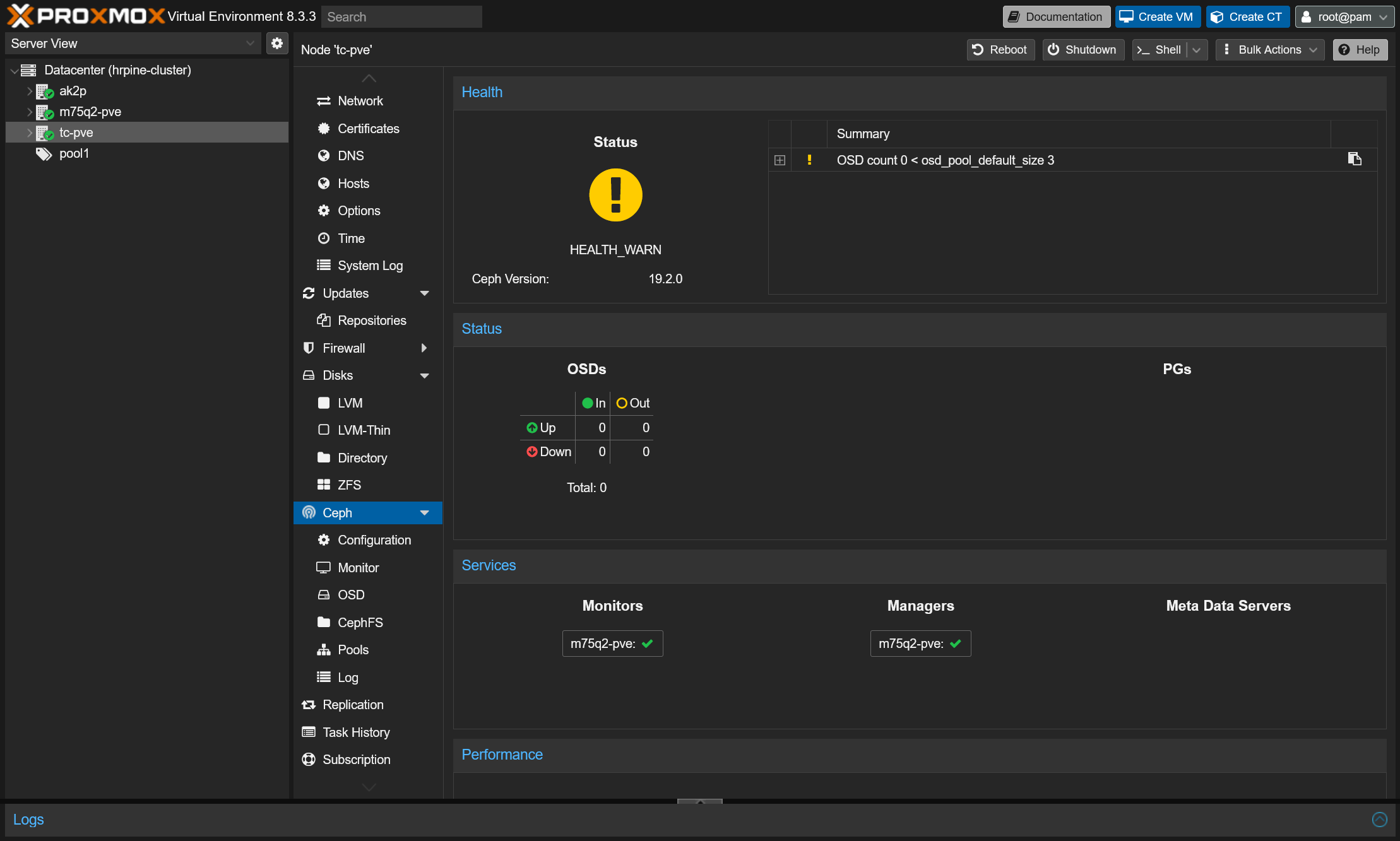

ここまでの作業が完了した状態で任意のノードのCephタブを見ると、次のような画面でCephの状態が確認できます。まだストレージの追加などが完了していないためWARN状態になっています。これから各ノードにサービスを追加したりストレージを追加したりすることでCephを利用できるようにします。

MONの追加

Ceph Monitor (MON) はCephクラスターを管理する役割を持っていて、冗長構成を取るために最低3ノードに配置する必要があります。（4・5台以上ノードがある場合も、3ノードで動作させれば十分）

初期状態では1台目のノードにのみMONがインストールされていますので、他の2ノードにもMONを作成します。

サイドバーからノードを選択→Ceph→Monitorタブを選択
MonitorのCreateボタンをクリック

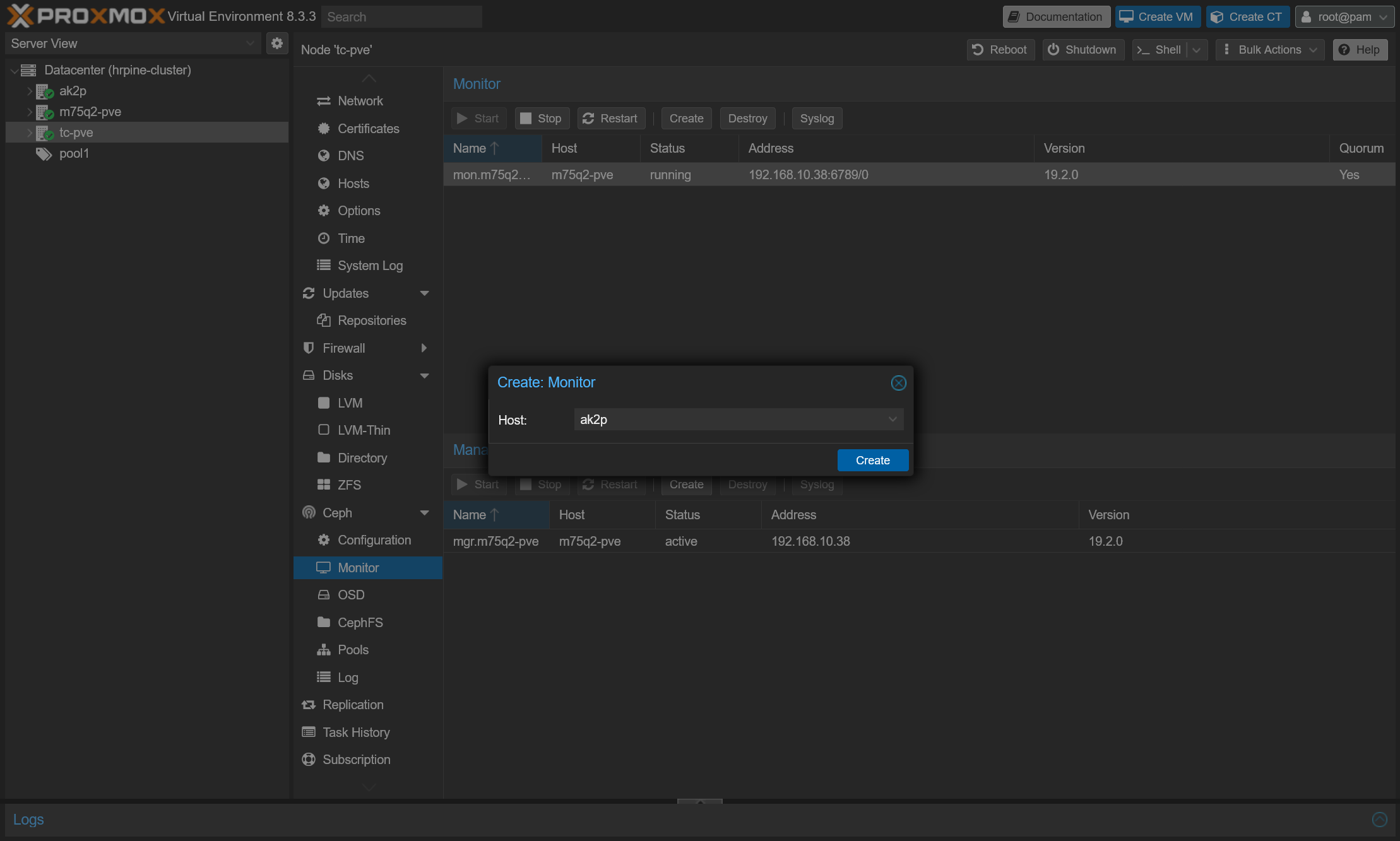

MONをインストールするノードを選択し、Createをクリック

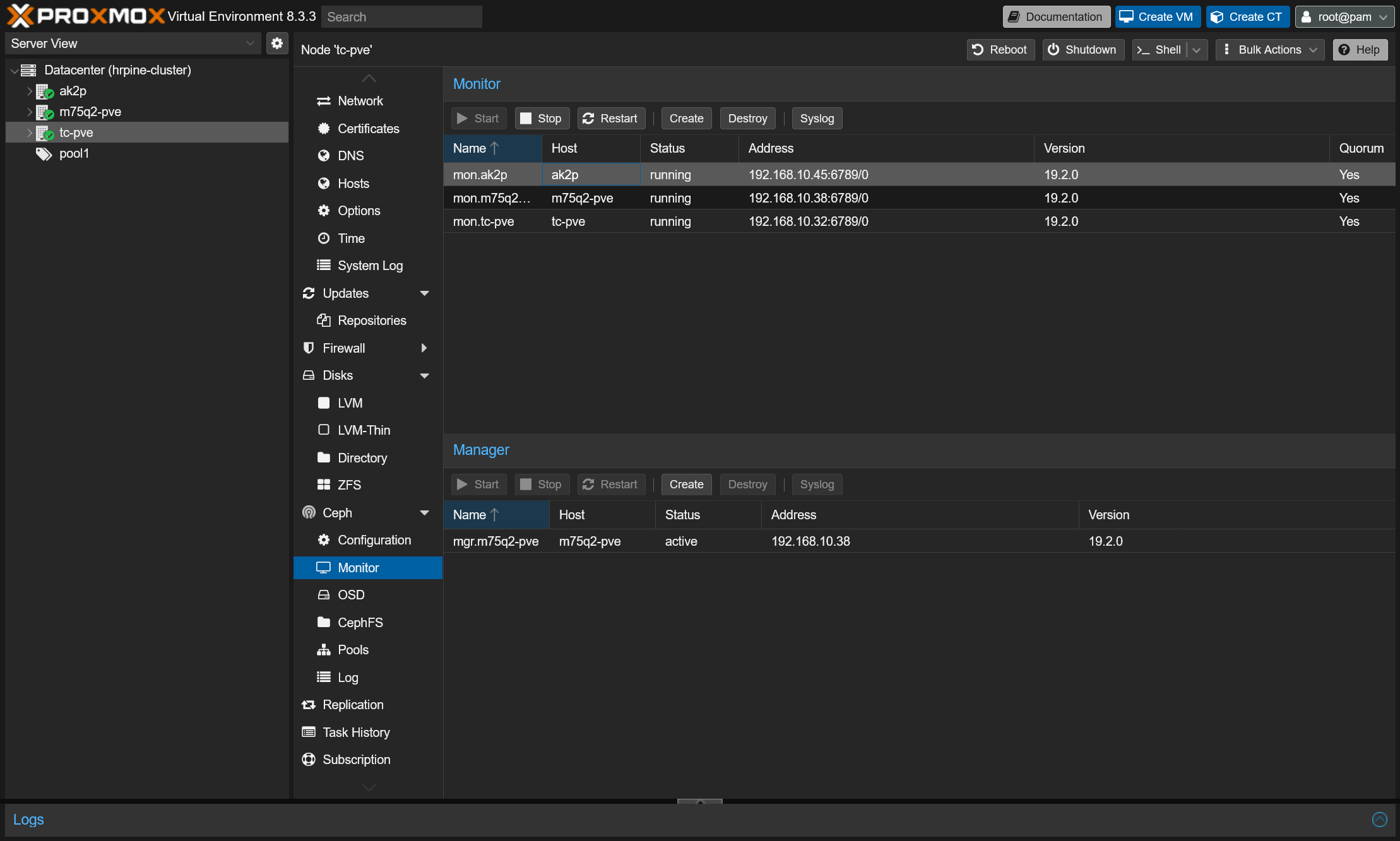

2ノードに対して上記の作業を実施して、下の画面のようにMonitor欄に3つのノードが追加できていれば完了

Managerの追加

Ceph Manager (MGS) はダッシュボードやAPI、メトリクスなどを提供しており、MONの補助サービス的な役割です。クラスタで最低1ノードで動作していれば問題ないですが、可用性のために2ノード以上に配置するのが推奨です。

初期状態で1台目のノードにManagerが作成されているので、最低限別の1ノードにもManagerを追加します。

サイドバーからノードを選択→Ceph→Monitorタブを選択
ManagerのCreateボタンをクリック

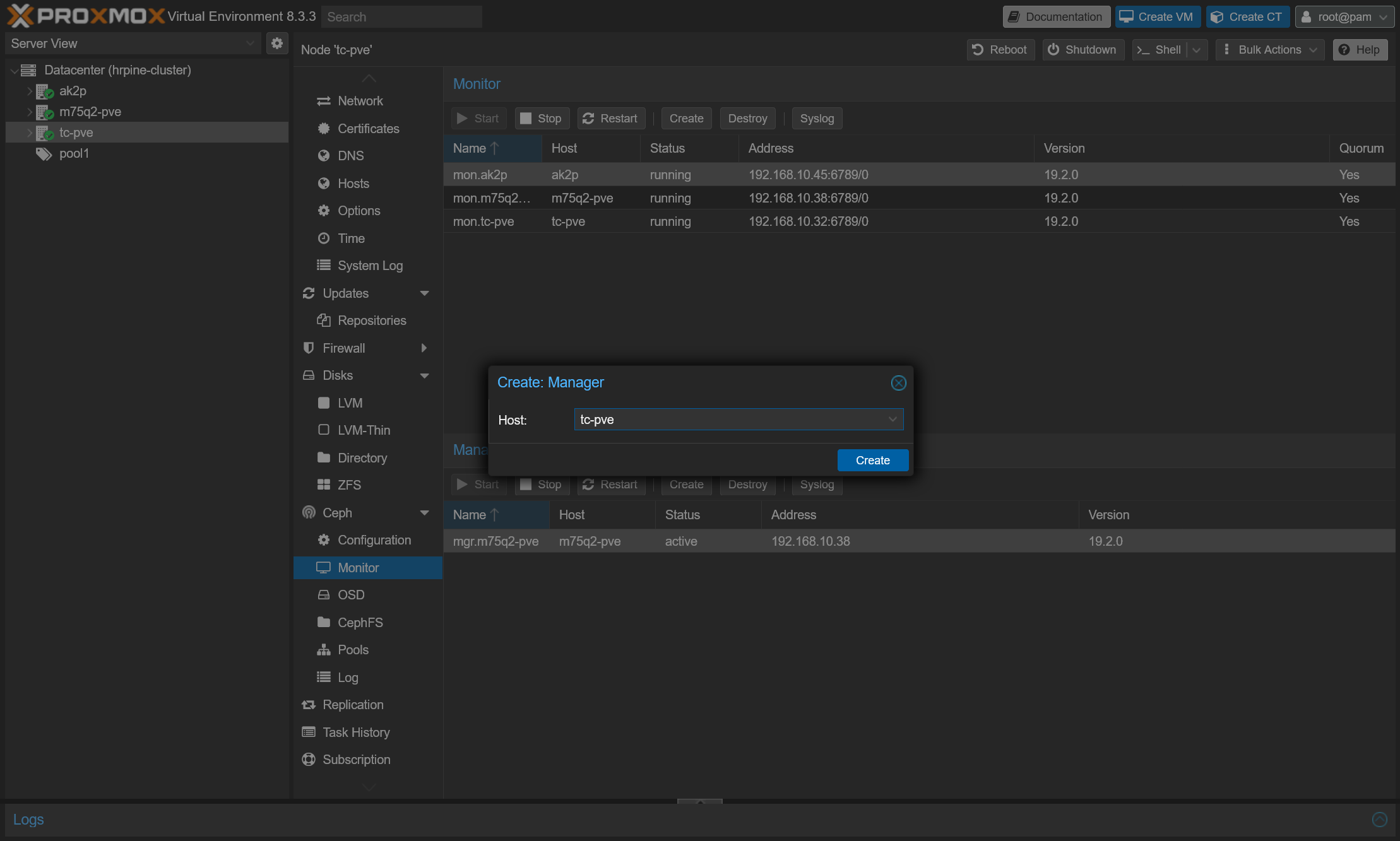

Managerをインストールするノードを選択し、Createをクリック

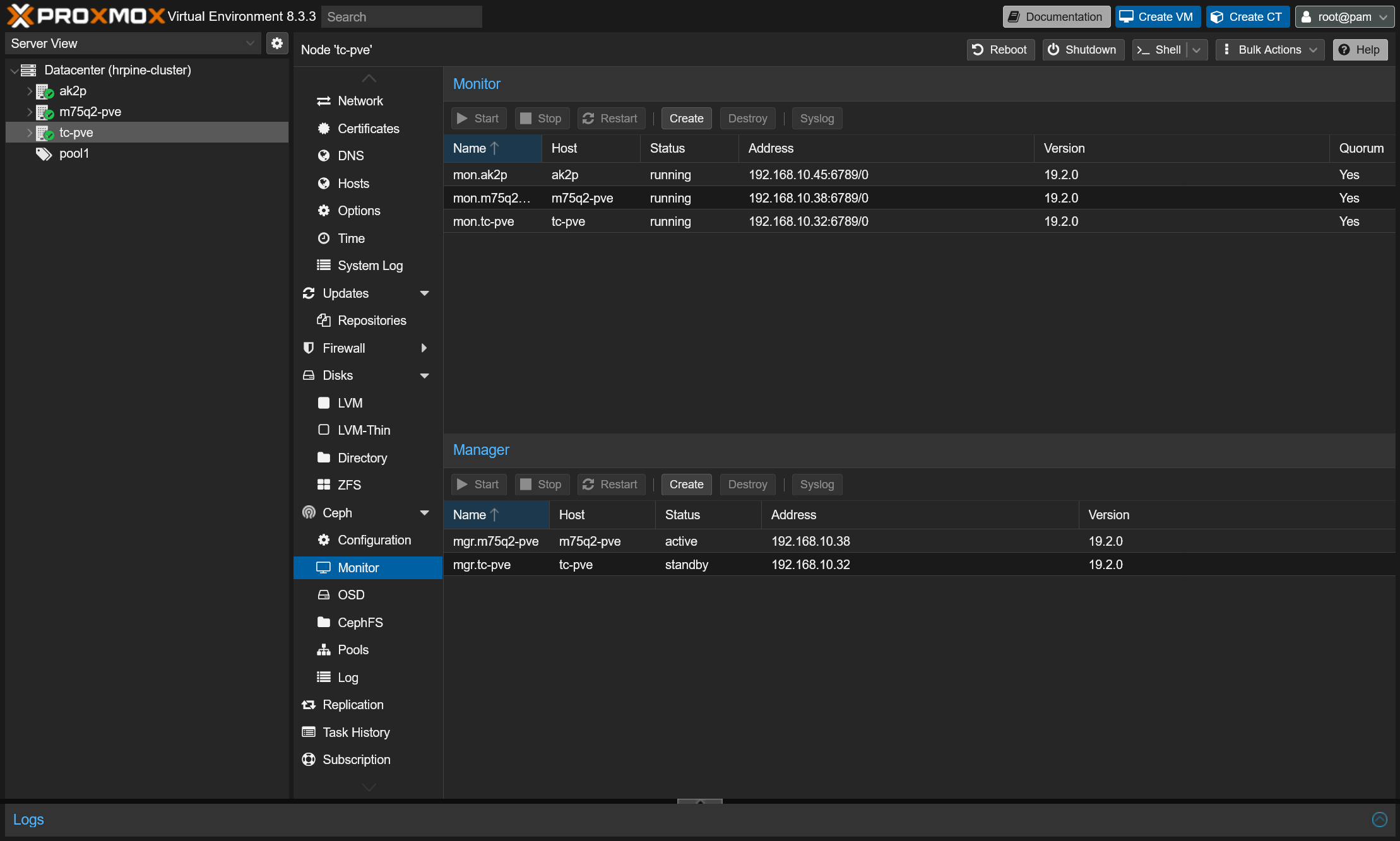

Managerが追加されていればOK

OSDの追加

Ceph Object Storage Daemon (OSD)は実際にデータの読み書きをするデーモンで、各ノードの物理ディスクごとに作成します。Cephを動作させるためには最低3OSD（=3物理ストレージ）が必要です。

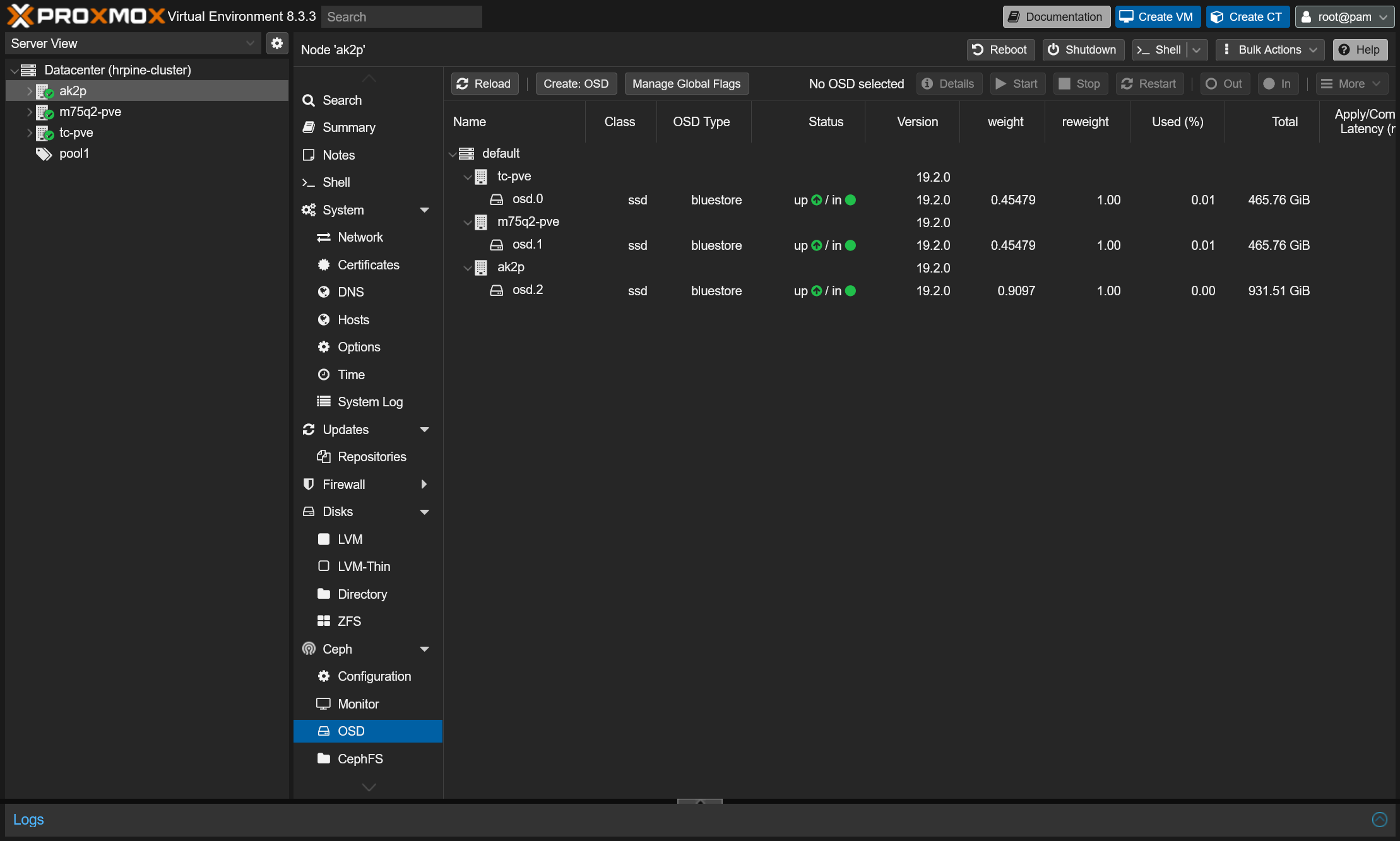

サイドバーからノードを選択→Ceph→OSDを選択

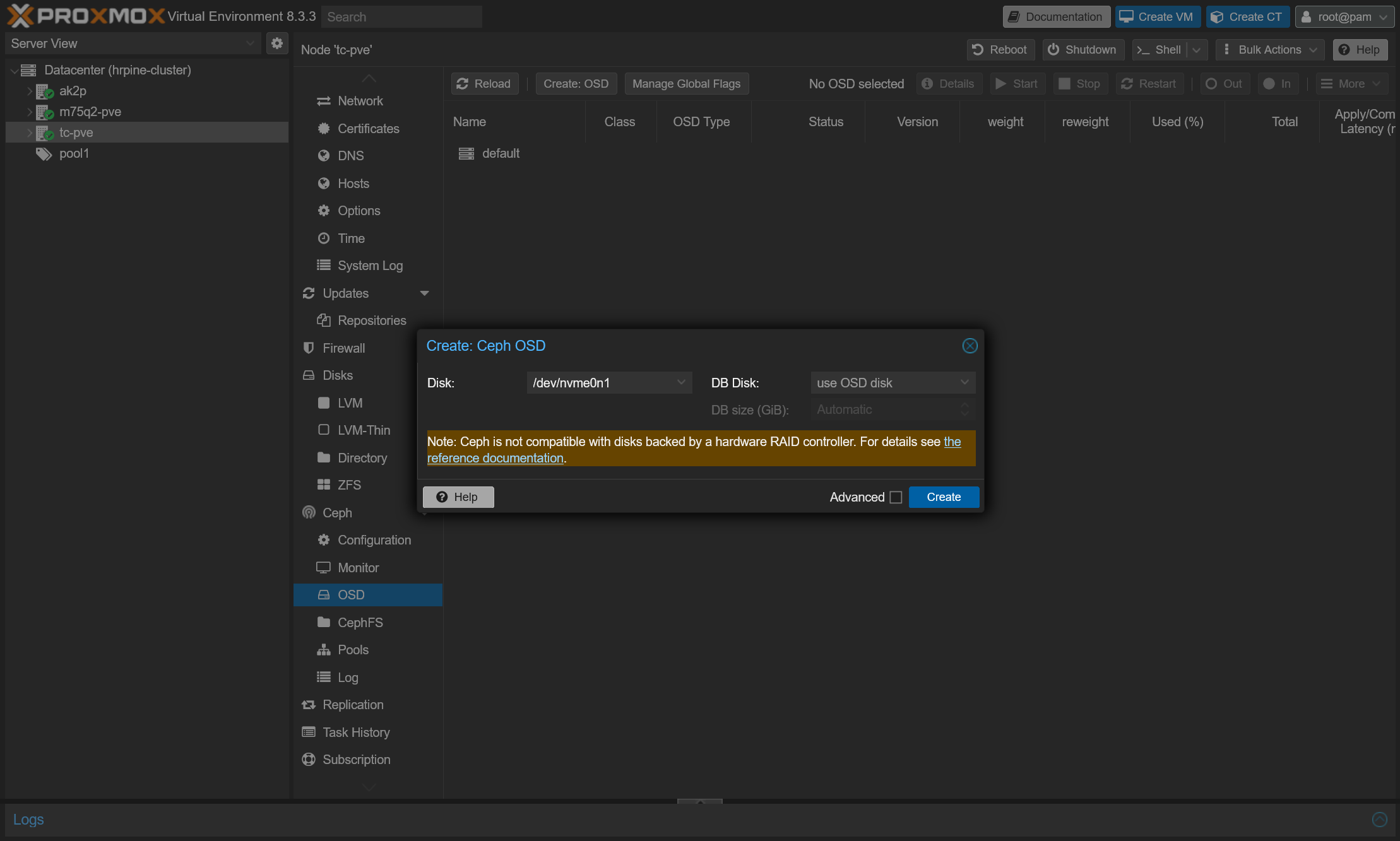

Create: OSDをクリック
追加するディスクを選択（一覧にない場合はディスクを初期化する必要あり）
1~3の手順を各ノードのストレージごとに実施

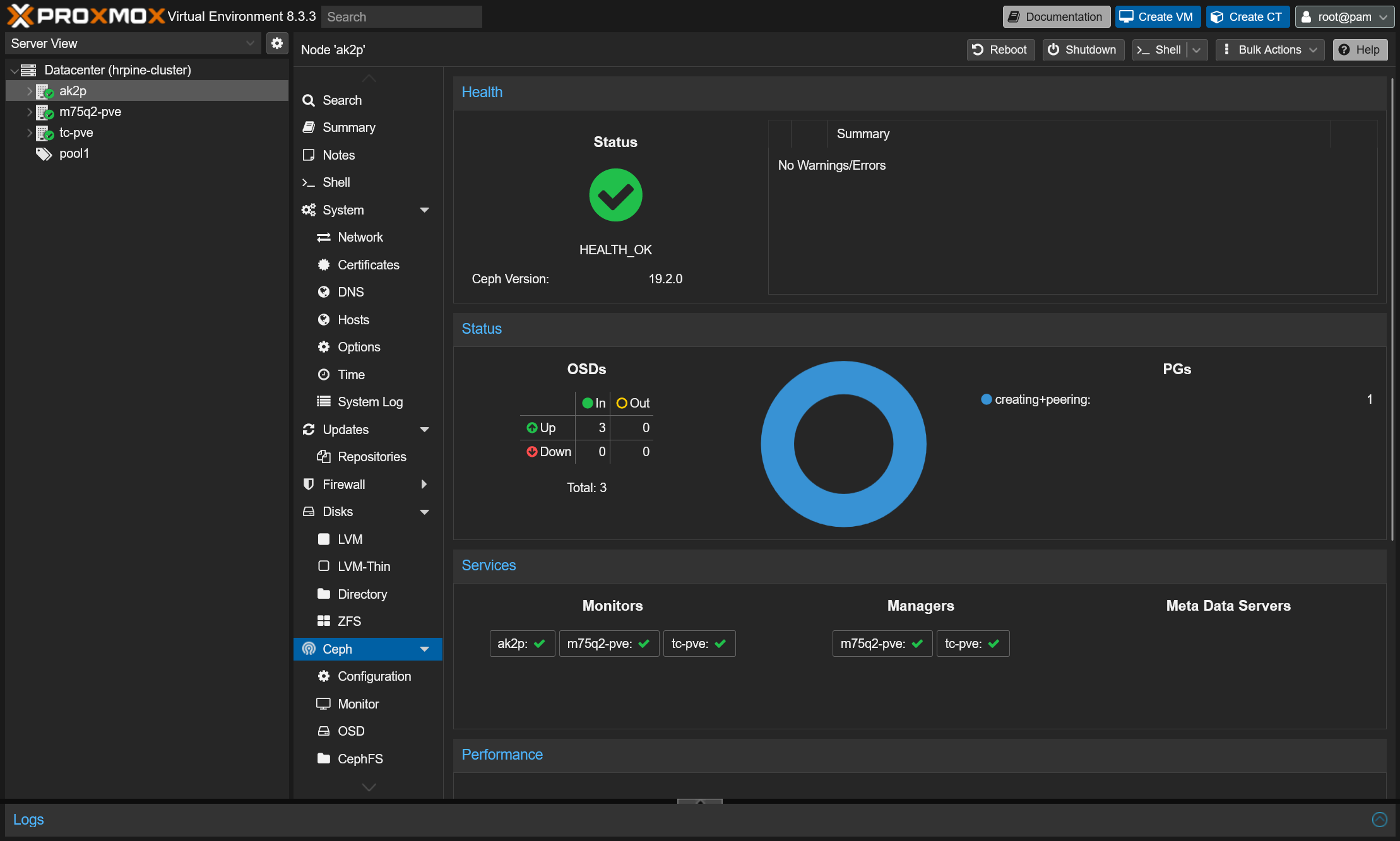

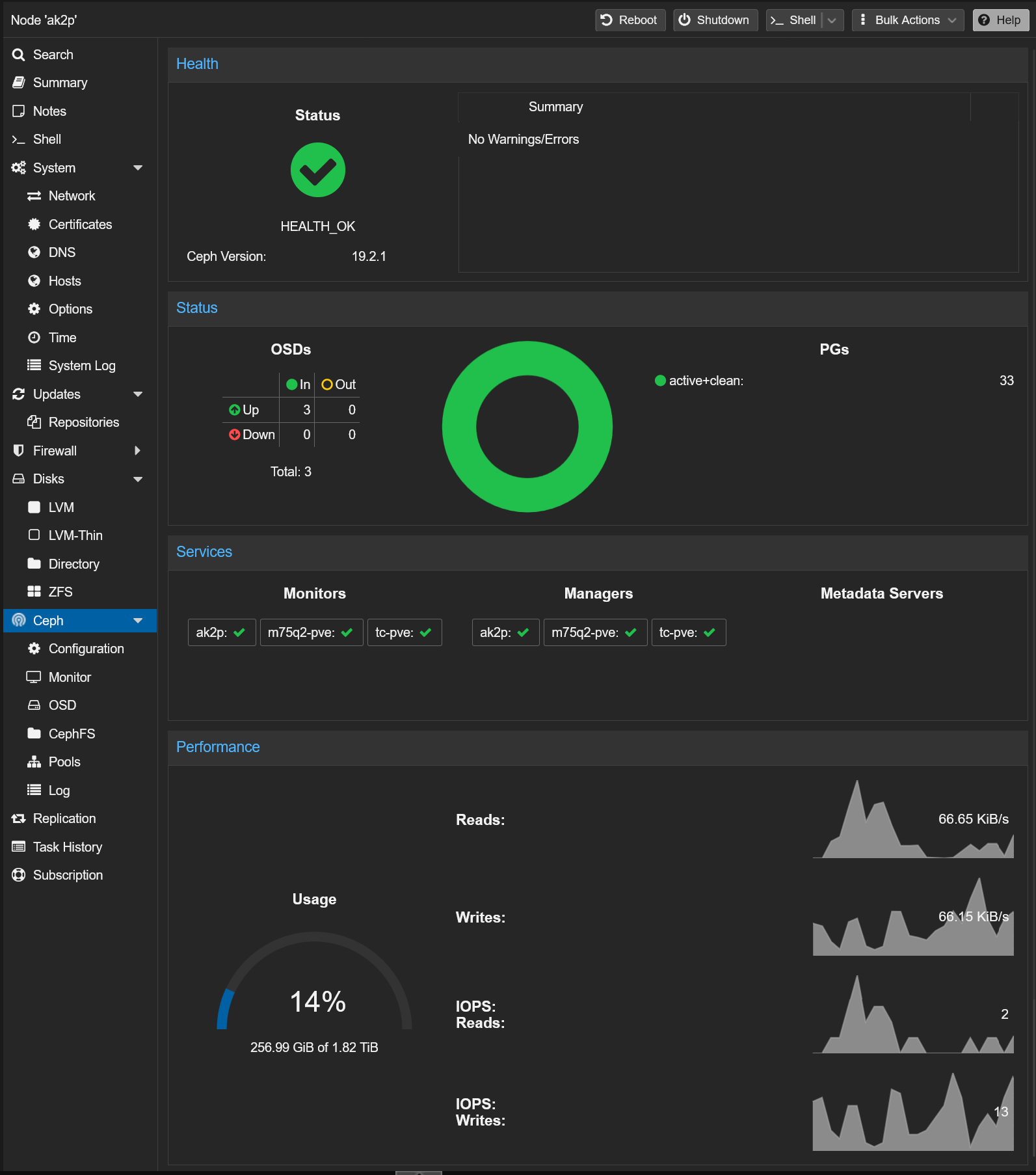

3OSD以上追加した状態で、Cephタブを確認してStatusがHEALTH_OKになっていれば完了

プール作成

プールはオブジェクトを格納する論理グループで、Proxmoxから利用するためにはVMディスクを格納するためのプールの作成が必要です。

サイドバーからノードを選択→Ceph→Poolsをクリック

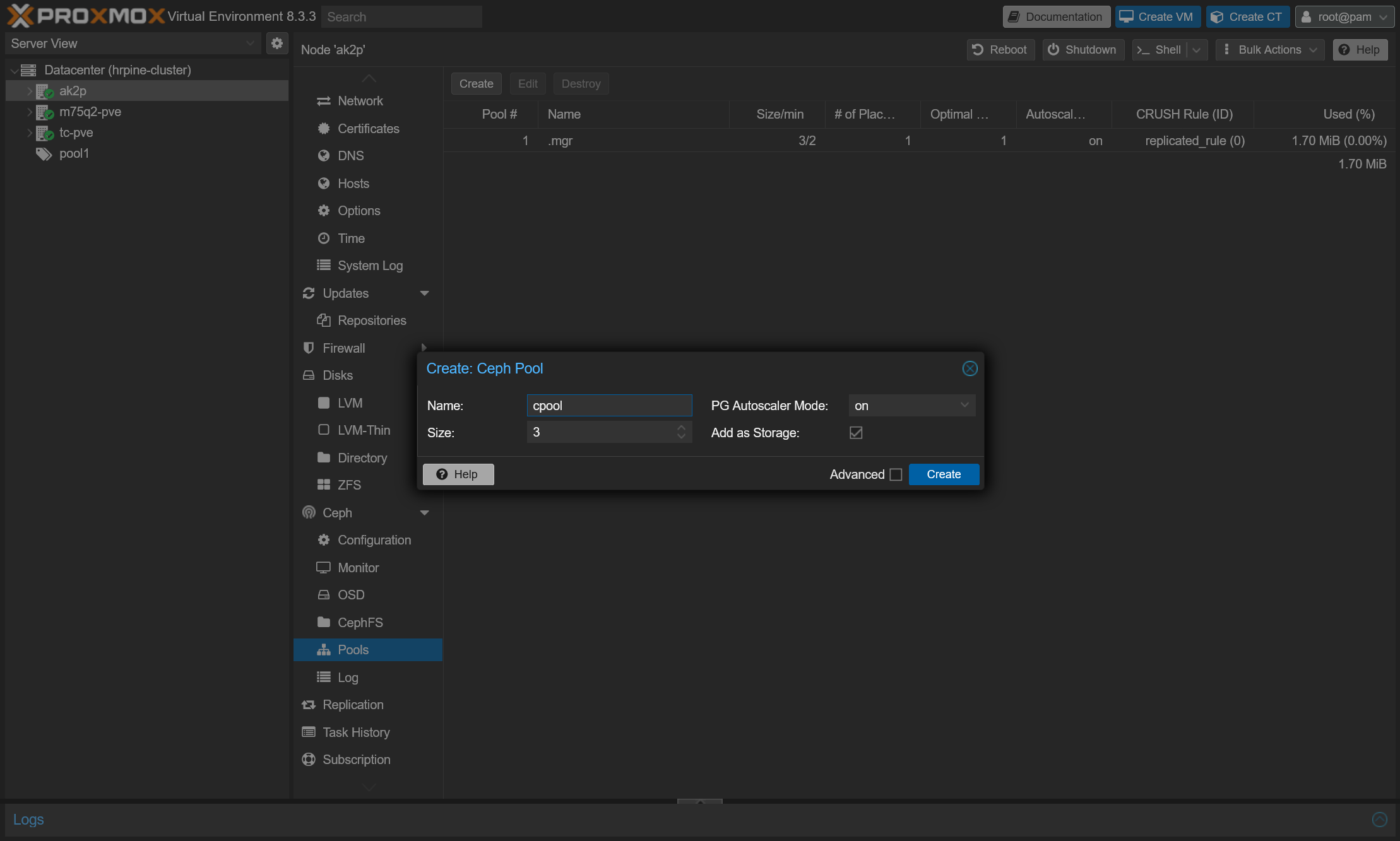

プールの作成画面
- Name: プールの名前を適当に決めて入れる
- Size: 1つのオブジェクトを何レプリカに複製するか（基本デフォルトの3でいいはず）
- Add to Storage: チェックを入れる（Proxmoxのストレージとして利用できるようにする）

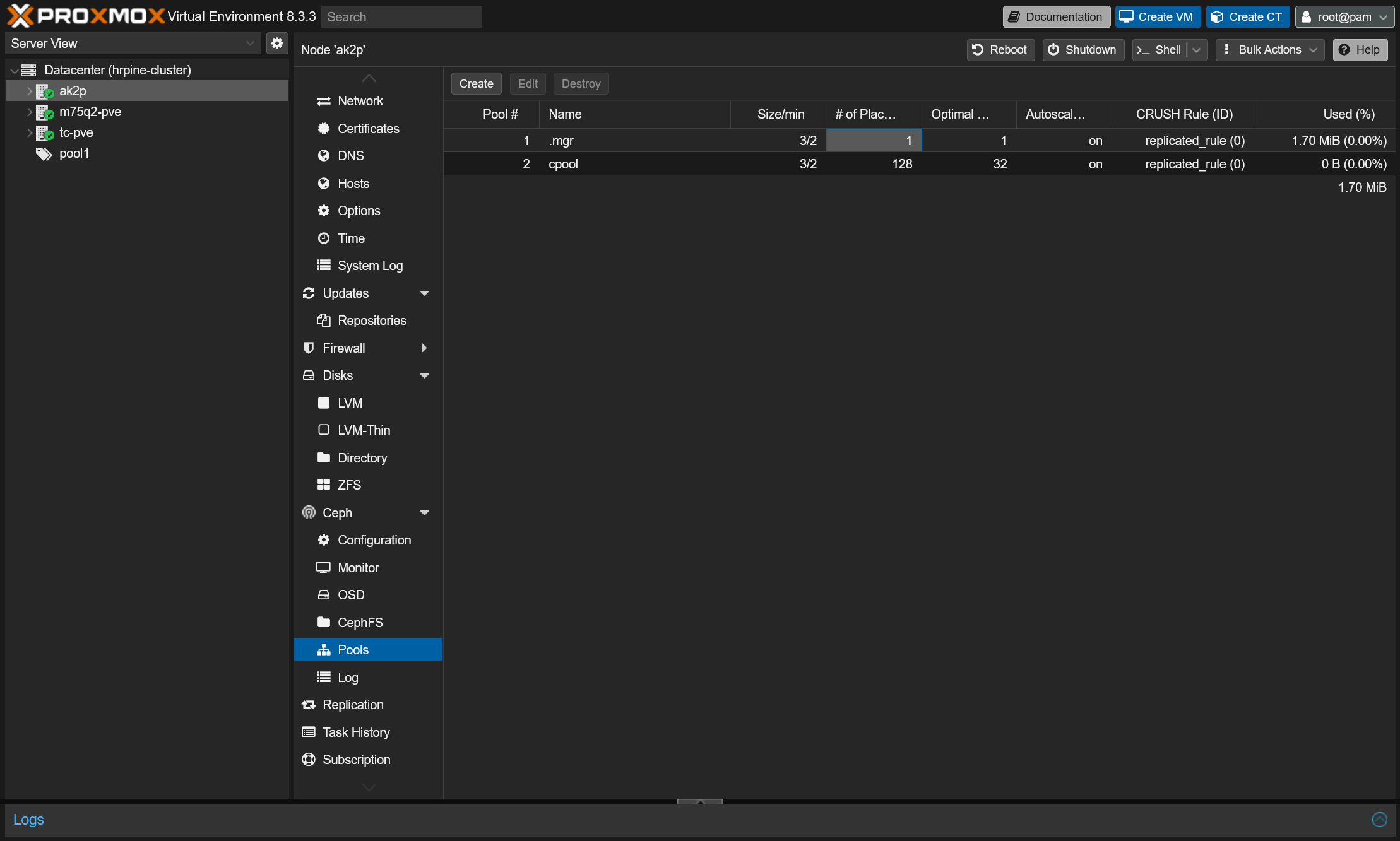

プール作成完了

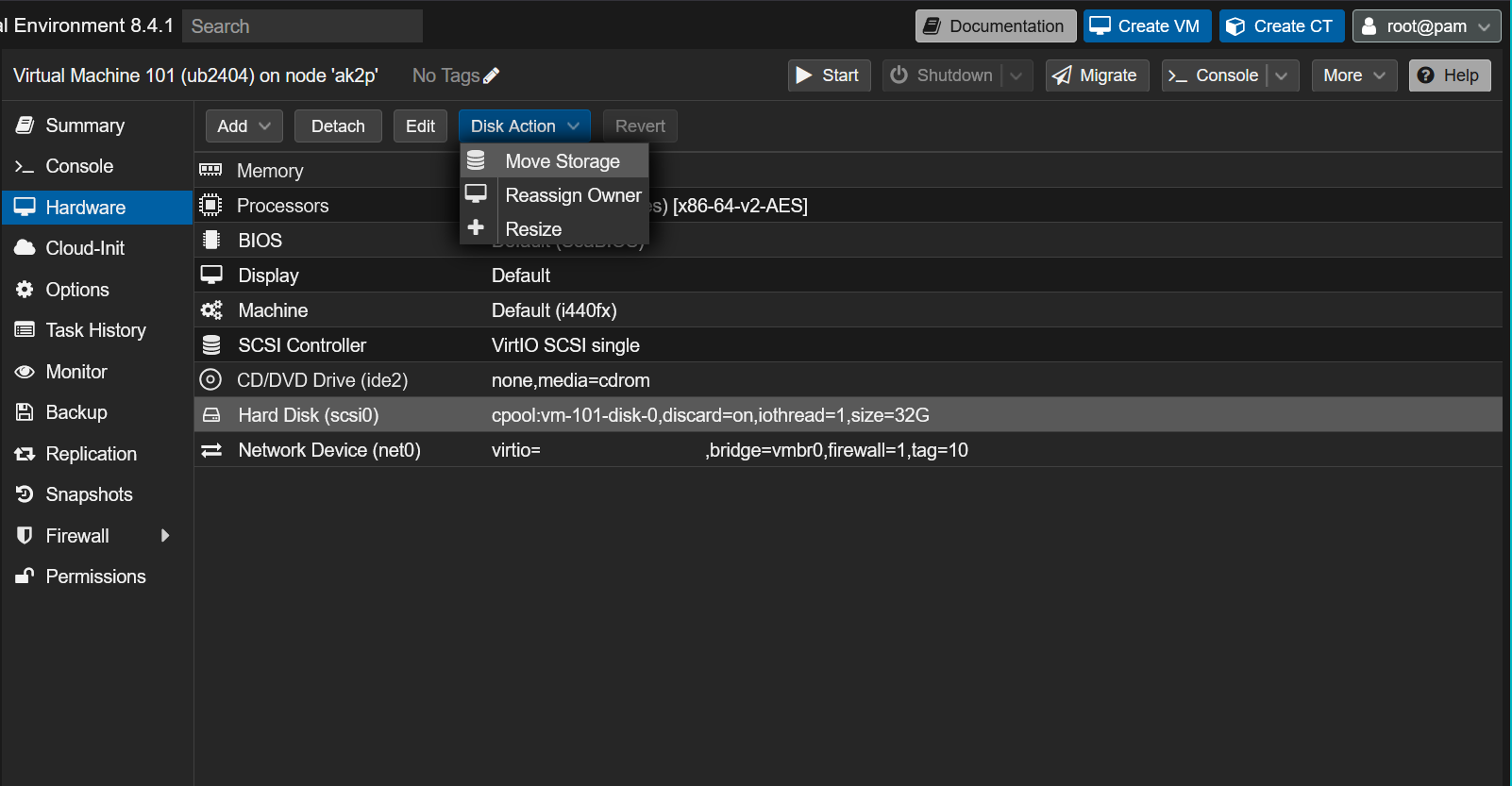

VMのHardwareからディスクを選択し、Disk Action→Move Storageをクリック

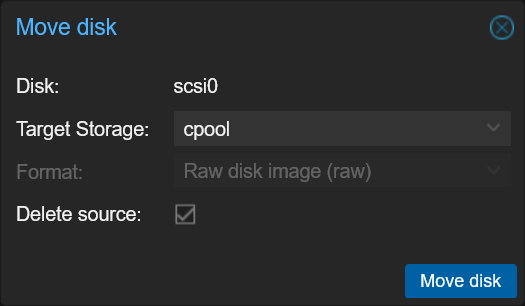

Target StorageでCephのストレージを選択（移動後に元のデータを削除してよければDelete sourceにチェックを入れる）

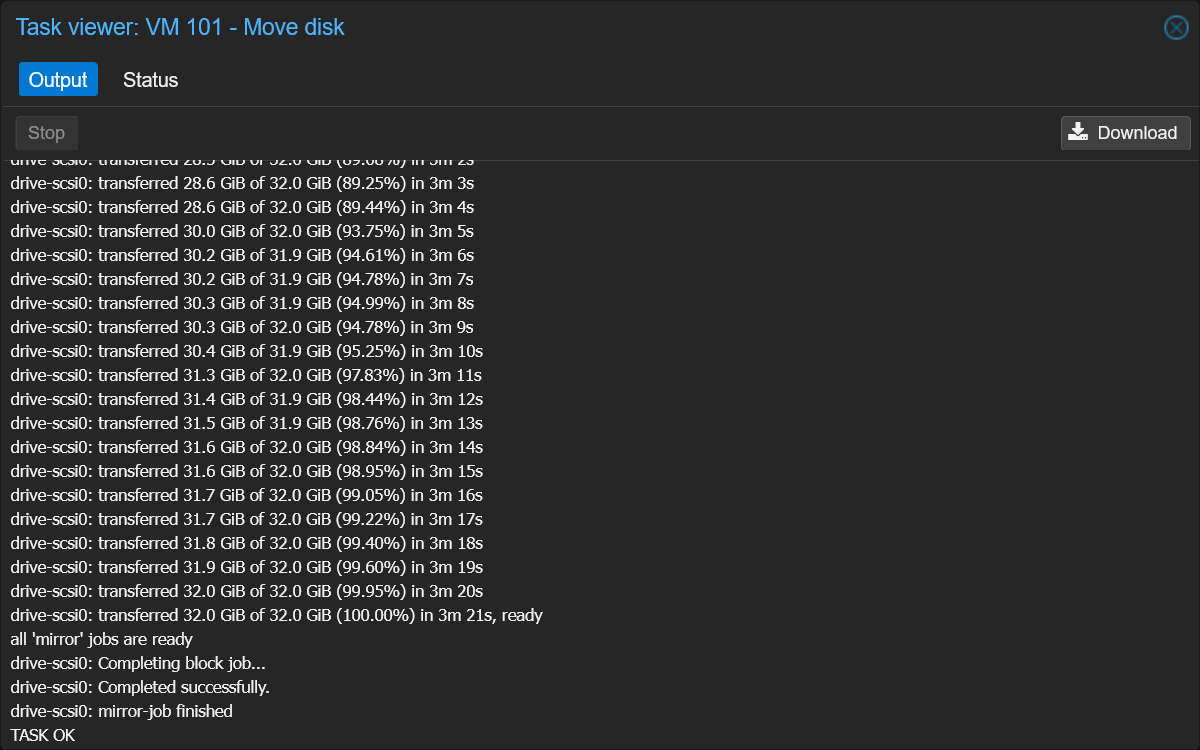

転送完了を待つ

実践

Cephストレージ上においたVMを使って色々な機能を試してみます。

マイグレーション

ProxmoxのVMにはマイグレーション（実行ホストの移動）機能があります。Cephを利用することで、ディスクの転送が不要になるため高速なマイグレーションが可能になります。

停止しているVMの場合：瞬時に完了
起動中のVMの場合（ライブマイグレーション）：RAMデータのみの転送で高速

マイグレーション手順

（今回は起動中のVM＝ライブマイグレーションを実施）

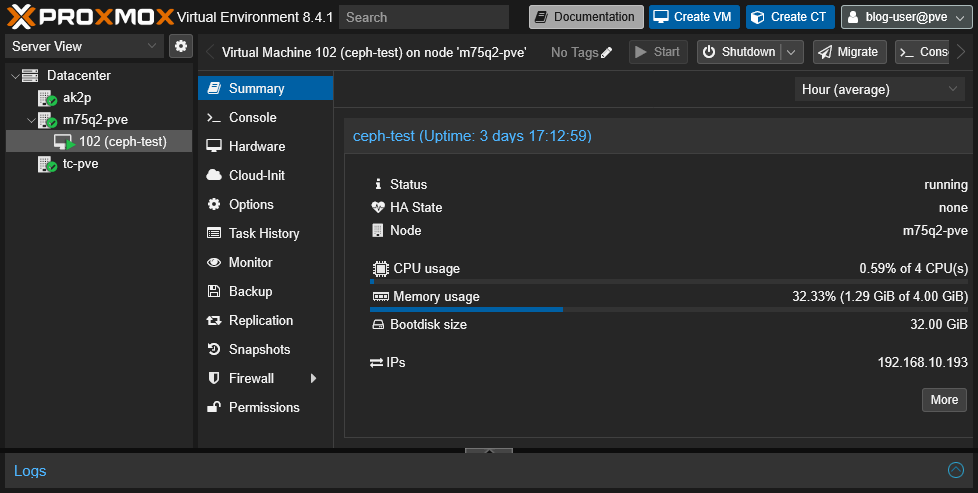

対象VMをクリック→上ツールバーのMigrateボタンをクリック（もしくはVMを右クリック→Migrate）

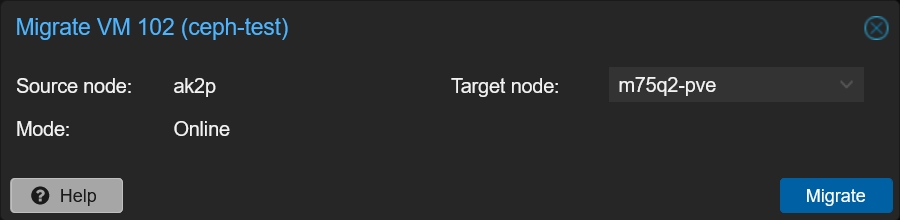

Target nodeに移動先のノードを指定してMigrateボタンをクリック

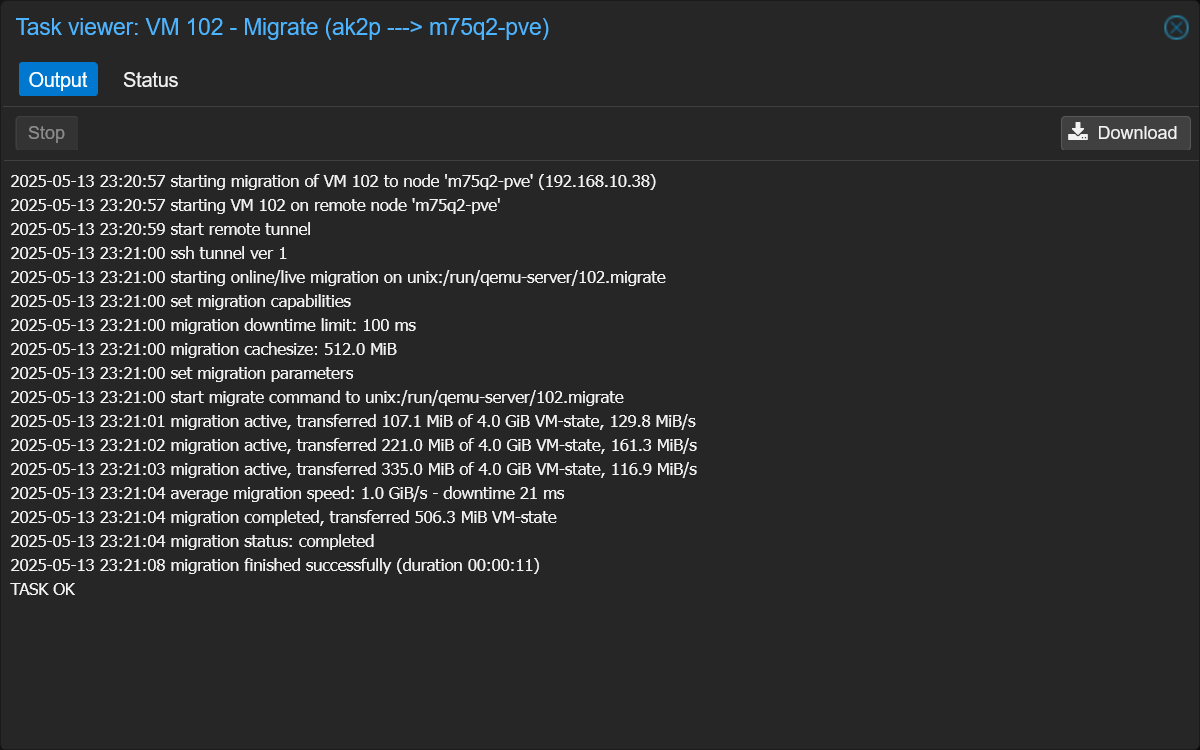

マイグレーション完了を待つ（RAMの転送のみでマイグレーションが完了するので高速）

HA

Ceph構成を利用することでHA（High Availability: 高可用性）機能が利用できるようになります。

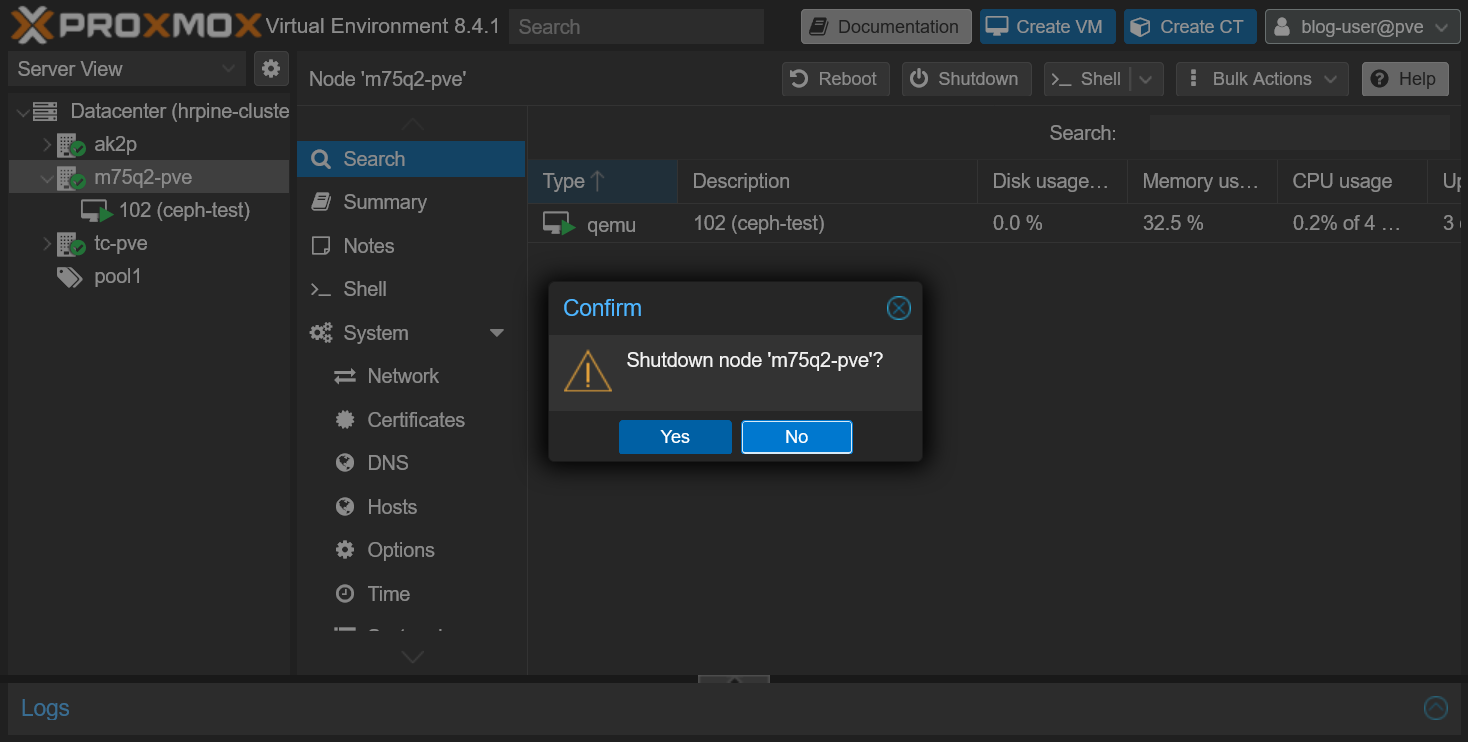

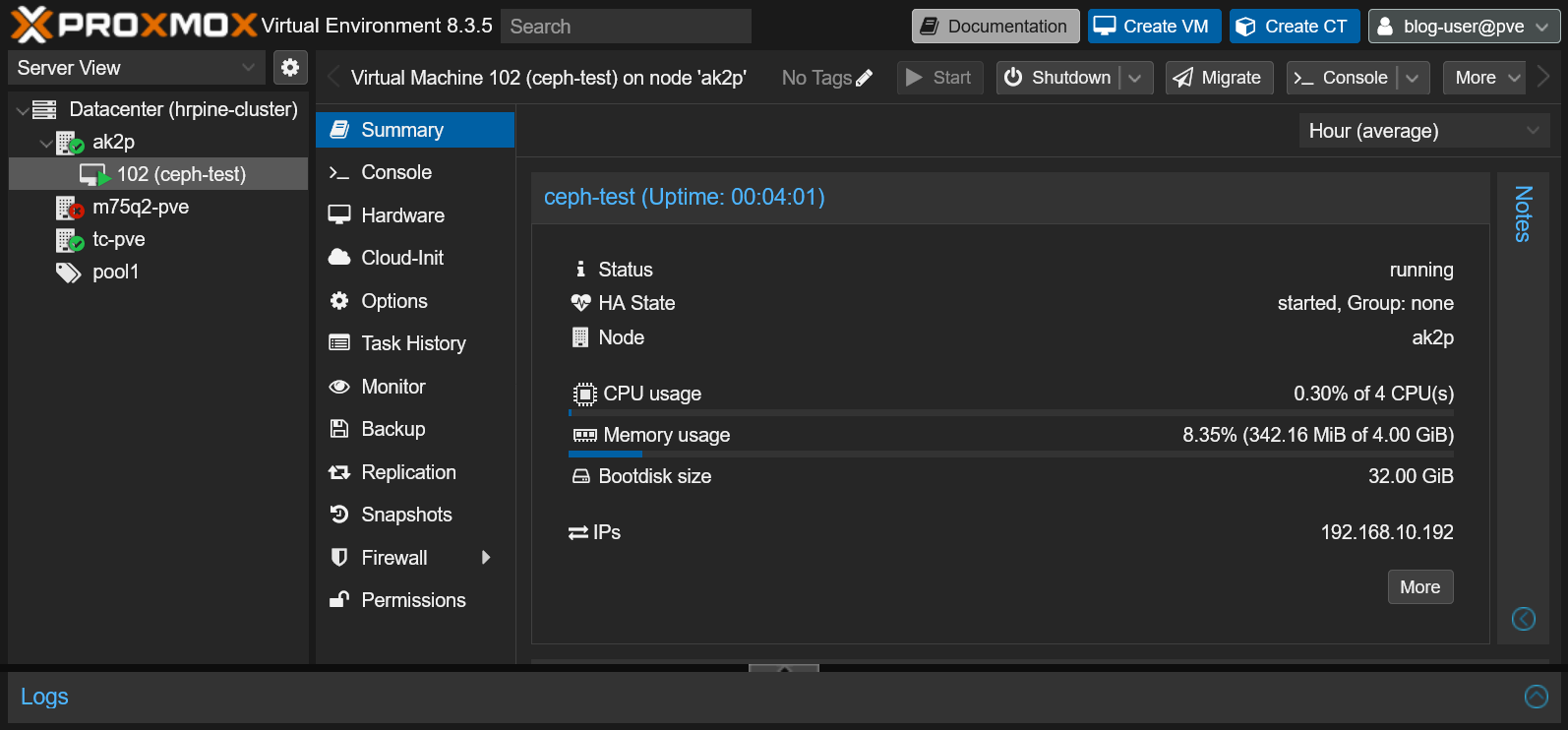

HA機能を利用することで、ノードが死んだ際に別のノードでVMを自動起動することが可能になります。

HA対象のリソース追加手順

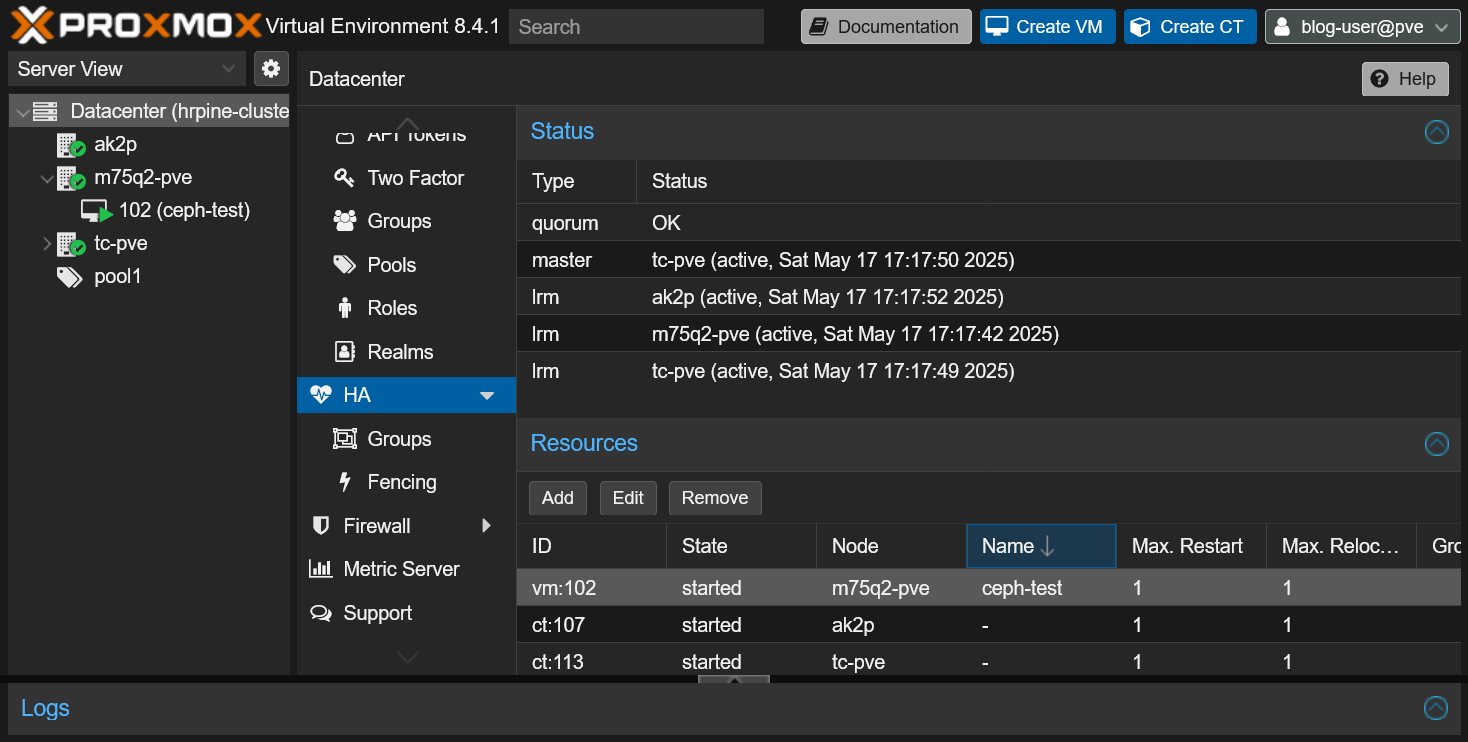

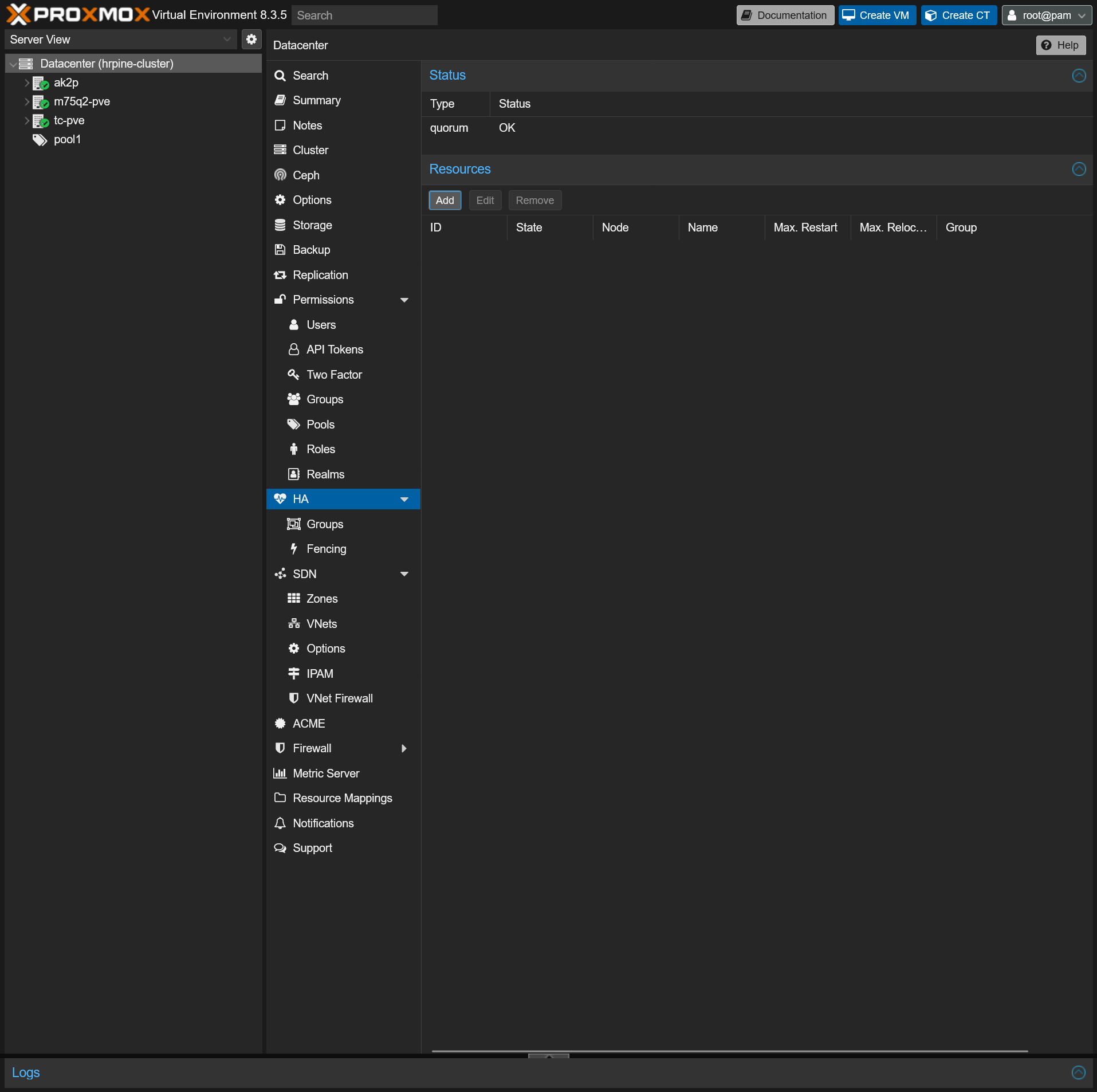

サイドバーのDatacenter（クラスター）→HA
ResourcesのAddボタンをクリック

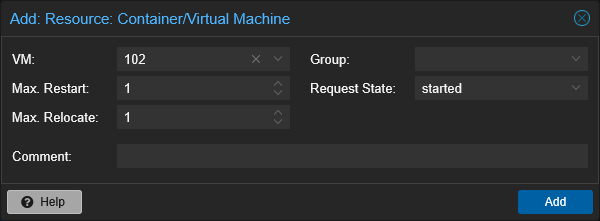

HAリソースの追加画面
- VM: HA動作させたいVMを選択
- Max. Restart: あるノードで起動に失敗した際に再起動を試みる最大回数
- Max. Relocate: 起動に失敗した際に起動ノードの変更を試みる最大回数
- Group: HAグループ（別途作成）を指定（起動ノードを限定しない場合省略可）
- Request State: HA追加直後のVMの規定状態
- Comment: コメント
