🖱️Logicool MX Ergo Sの左右クリック用タクトスイッチを交換する

愛用しているトラックボールマウスLogicool MX Ergo S MXTB2（MR0113）で左クリックのチャタリングが発生したので、スイッチを交換して修理しました。

前モデルMX Ergoのスイッチ交換記事はいくつか見つかりましたが、後継機種であるMX Ergo Sの情報は少なかったため、交換手順を記録しておきます。

• この作業は自己責任で行ってください。修理に失敗するとマウスが完全に壊れる可能性があります。
• 分解するとメーカー保証の対象外になります。保証期間内の場合は公式サポートへ相談することをおすすめします。（Logicool製品は保証期間内であればチャタリングでも交換に応じてくれる可能性が高い）
• MX Ergo（旧機種）で使われているマイクロスイッチではなく、MX Ergo Sではタクトスイッチが使われています。間違えてマイクロスイッチを買わないようにしてください。（私は中の基板を確認せずにマイクロスイッチを購入しました）
• 接点復活スプレーは使用しないこと。旧モデルとスイッチ構造が異なるため。

  接点復活スプレーを左右スイッチに使ったら、正常だった右クリックも含めて両方のスイッチで押した感覚が消えて完全に壊れました。

• タクトスイッチ：左右クリック用スイッチ

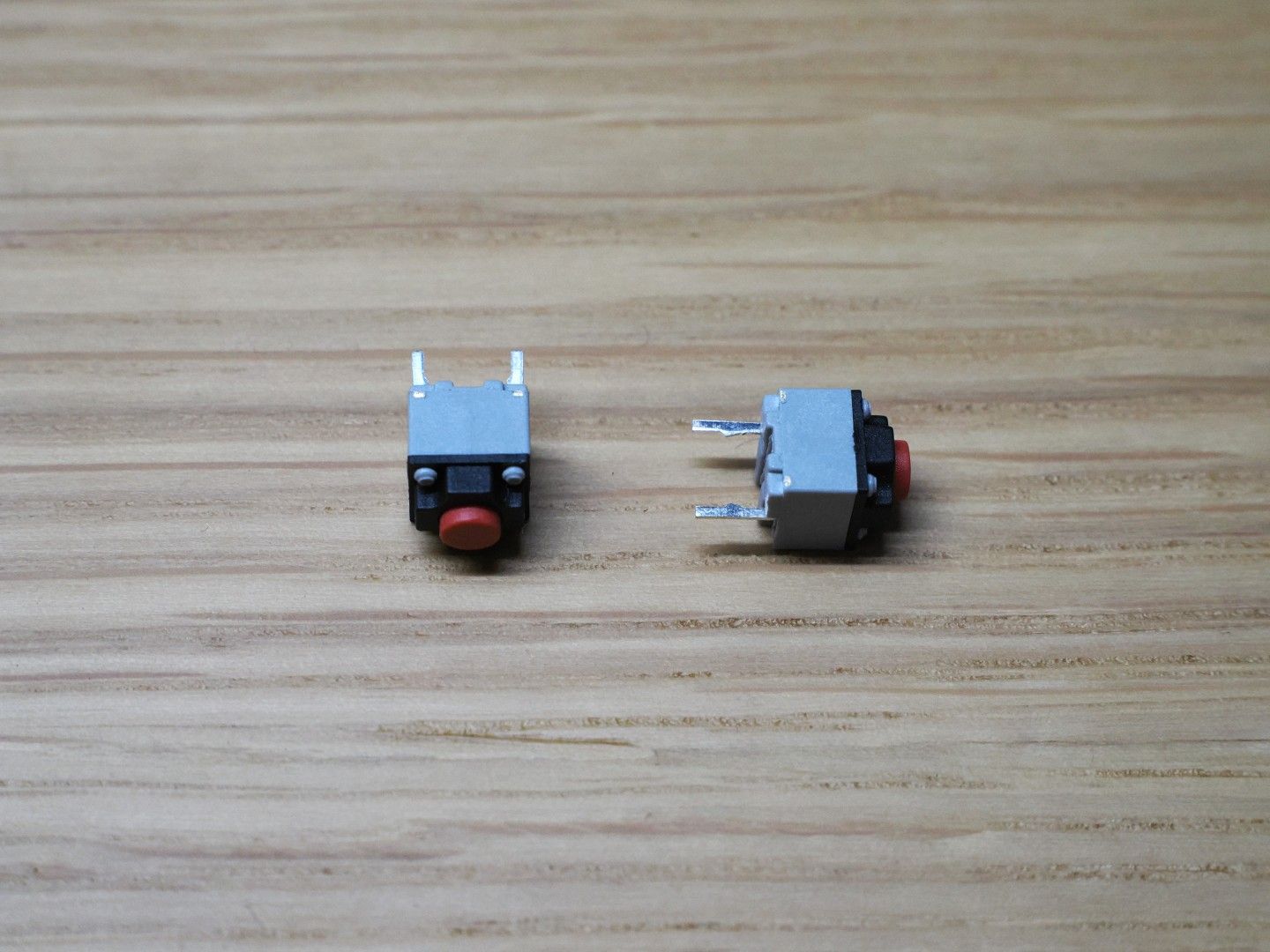

以下の6 mm×6 mm×7.3 mmサイズで2本足の、消音タイプKailhタクトスイッチが適合しました。

選定の参考にさせていただいた投稿：

MX Ergo（旧機種）で使われているマイクロスイッチとは異なり、MX Ergo Sではタクトスイッチが使われています。購入する際はサイズや形状をよく確認してください。

• トルクスネジ（T6サイズ）に適合するヘックスローブドライバーまたはビット：カバーの分解に必要

  ネジが奥深い場所にあるので、精密ドライバーキットのような短いビットだと、穴につっかえてネジまで届きません。直径約4 mmの穴に入る先の細い部分が15 mmくらいは必要なので、ドライバー単体を買うか、長さのあるビットを使う必要があります。

  私は、下の電動ボールドライバーに取り付けられるタイプのヘックスローブビットセットを利用しました。

  リンク
• 精密プラスドライバー（PH00）：カバーを開けた後の基板の分解に必要
• はんだこて
• ヤニ入りはんだ
• はんだ吸取器・はんだ吸取線

以下は任意の電子工作用道具（あったら便利、代用可）

• ピンセット・先細型ラジオペンチ：フラットケーブルの取り外しやホイール脱着に利用
  リンク
  リンク
• 逆作用ピンセット：基板の固定用にあると便利、他、スイッチの取り外しにも使用
  リンク
• 無水エタノール：はんだ付け作業後に基板についたフラックスを洗浄するために使用できる（専用のフラックス洗浄剤があれば尚良し）
• 電子工作用作業マット：机を焦がさないために
  リンク

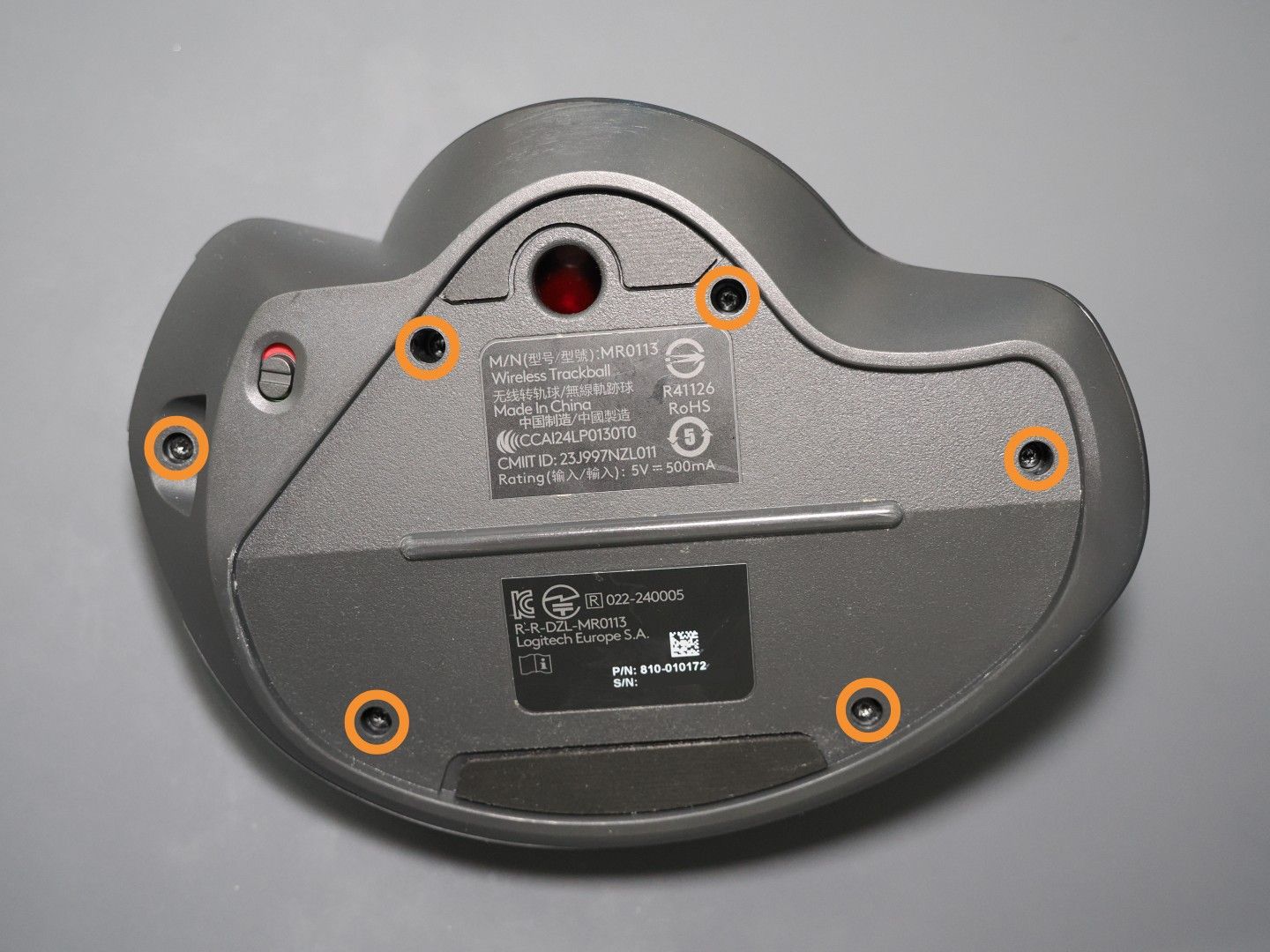

まず電源スイッチを切りトラックボールを外してから、マウス裏側の6箇所のネジをトルクスドライバー（T6）で外します。

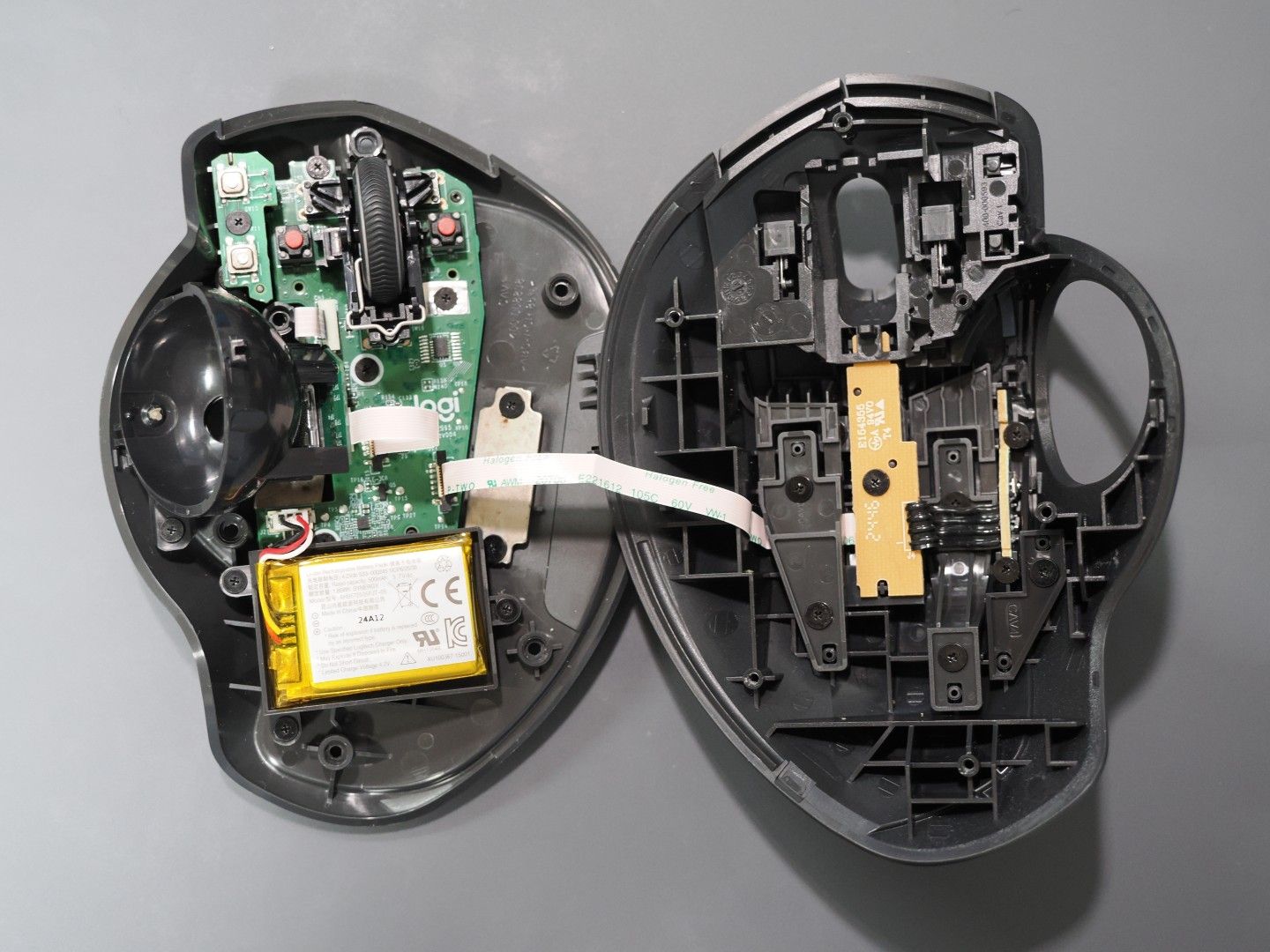

ネジを全部取ったらカバーを上下に取り外します。外周の適当な隙間に爪を掛ければ比較的簡単に外せます。

上下のカバー間に繋がっているフラットケーブルを基板から外します。

外し方は、基板上のコネクタの黒い爪の部分をピンセットやラジオペンチなどで上に引っ張ってからケーブルを引き抜きます。（勢い余って爪を分離しないように注意）

長期間愛用している方は手垢やゴミが基板の奥から出てくると思うので、この先分解しつつ清掃してください。

そうしたら、基板やパーツに付いているネジを外してメイン基板を取り出します。

ネジが多いので、元々付いていた場所を忘れないようにしてください。

大まかな手順は次のとおりです。ネジとコネクタの位置は分解前に写真で残しておくと安全です。

1. バッテリーに繋がっているコネクタを外し、バッテリー土台のネジを外す
2. 左上の基板のネジを外す

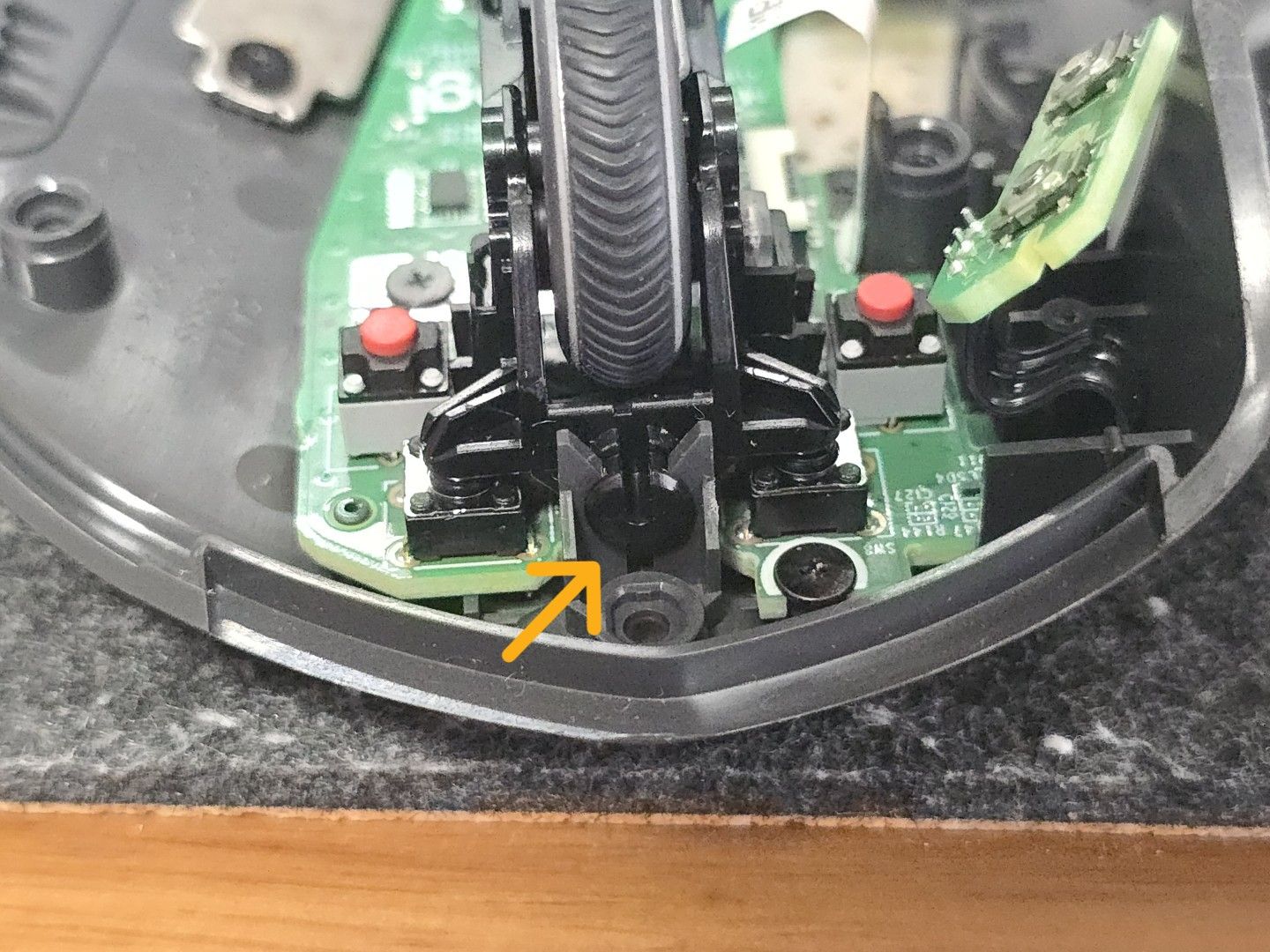

3. ホイール部分を外す（前側の軸のところをペンチなどで上に押すと外せます）



4. フラットケーブルと基板のネジを全部外したら基板が取り出せます

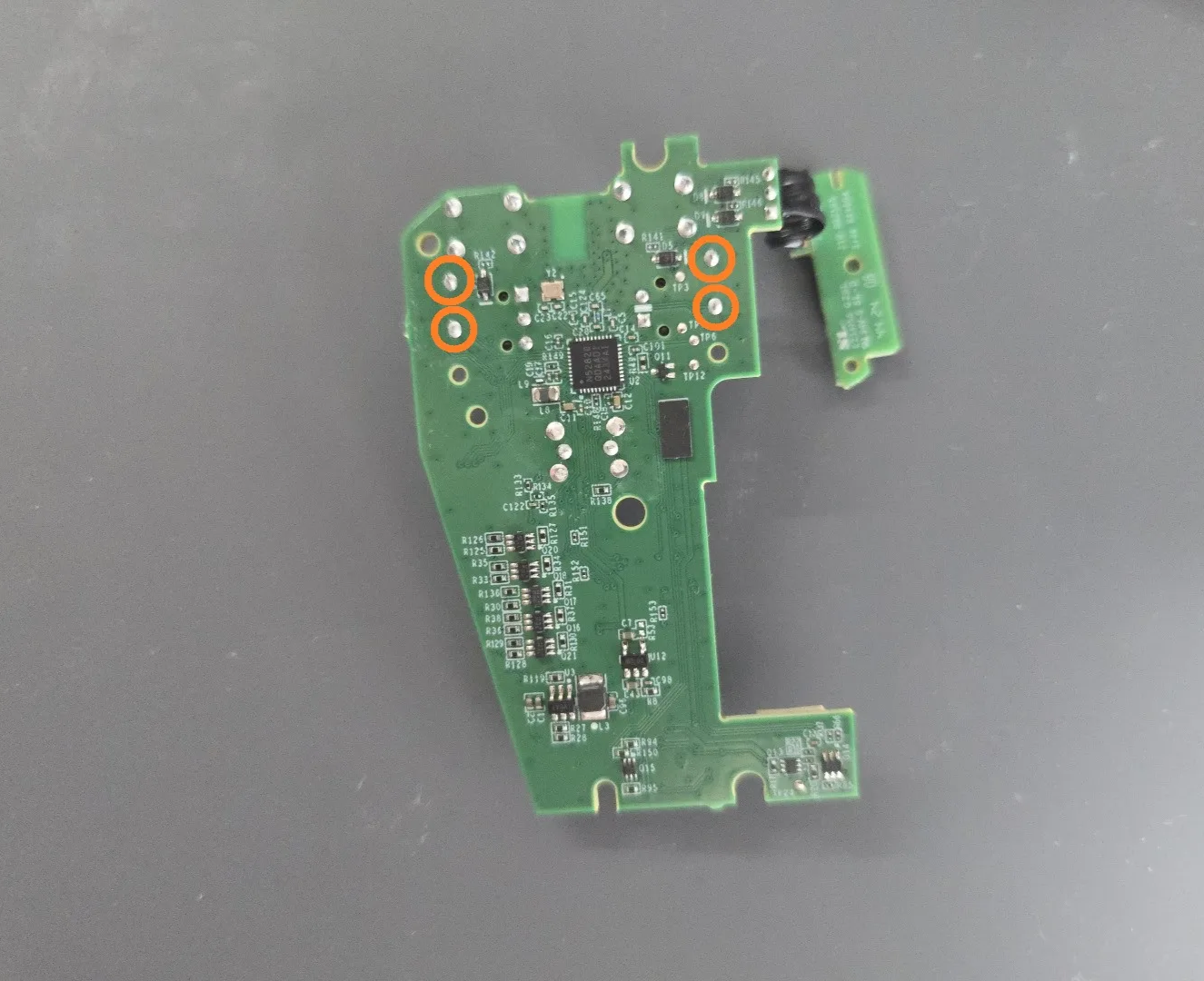

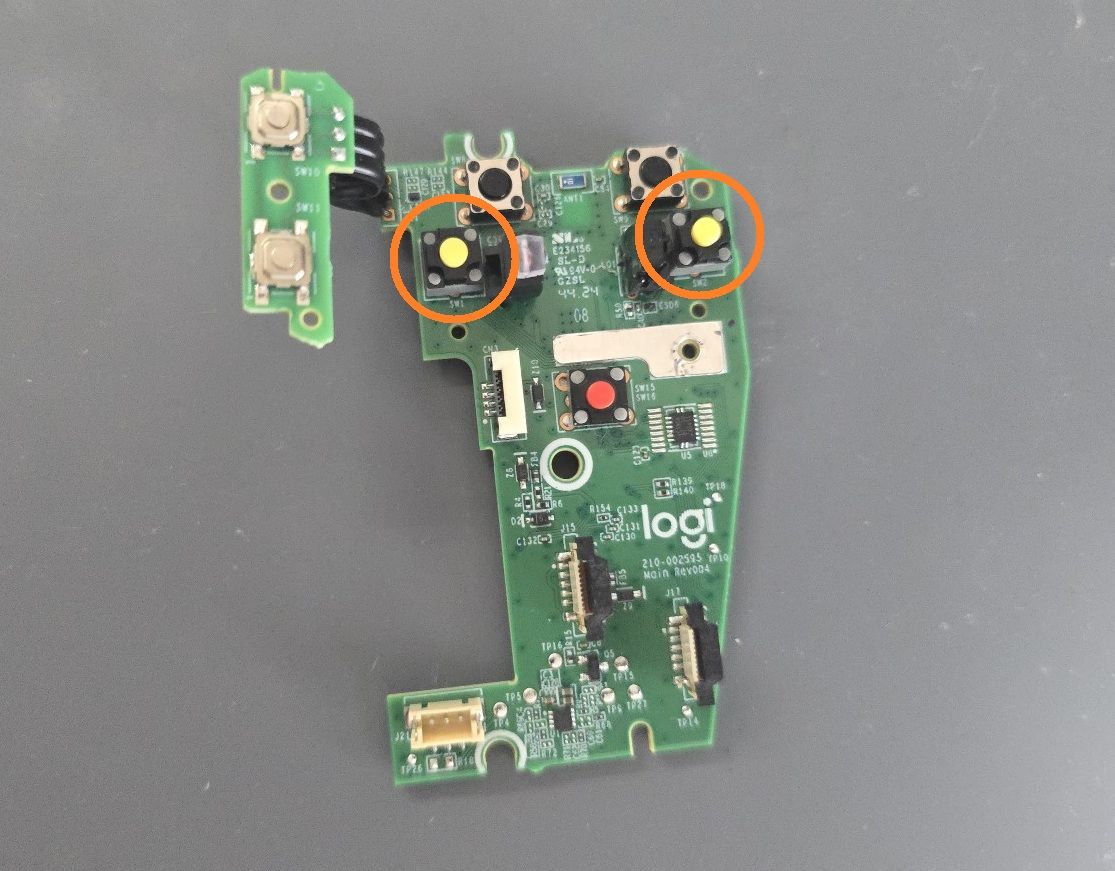

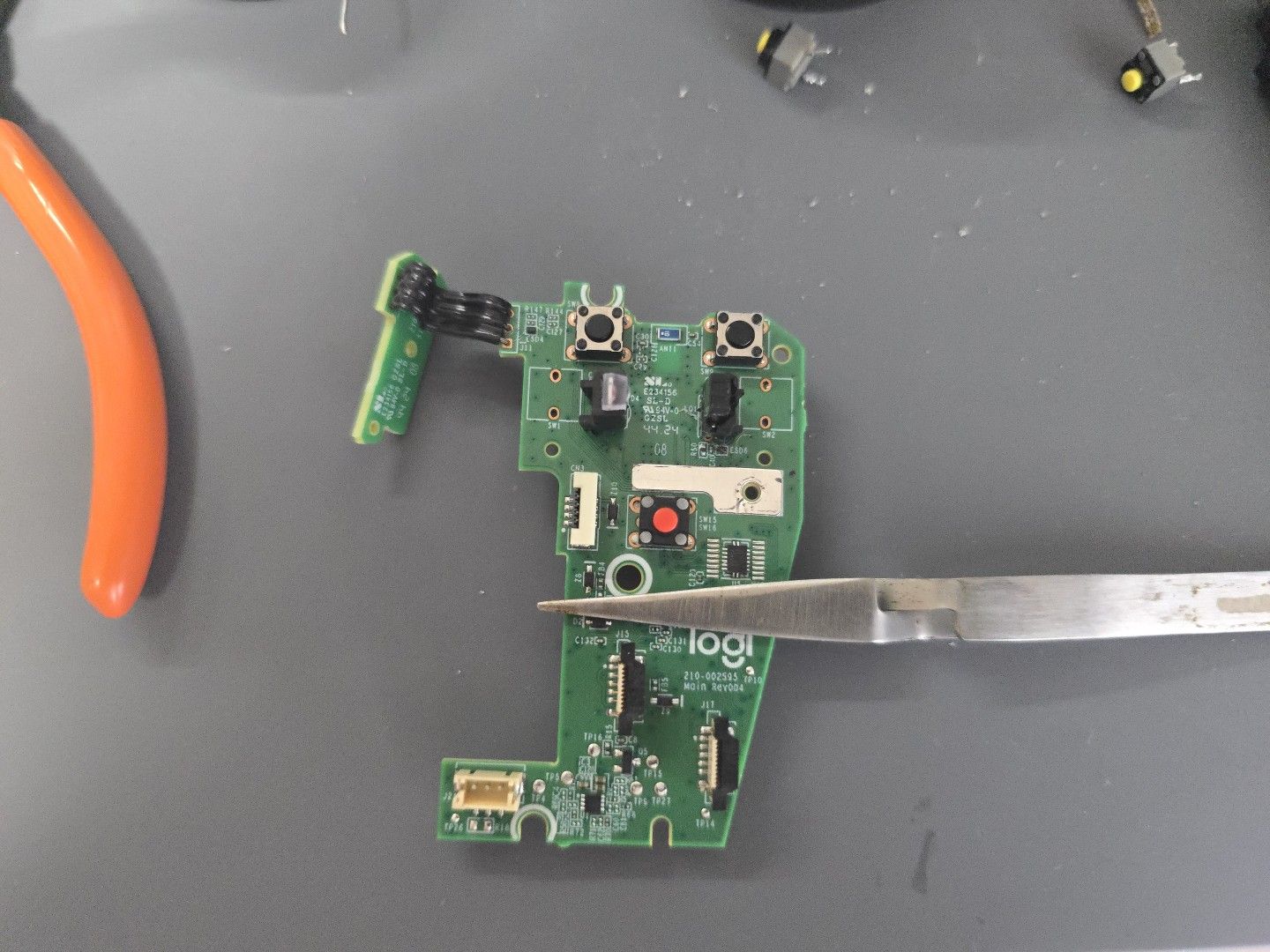

メイン基板が取り出せたらスイッチの交換作業に入ります。今回交換するのは、左右クリックに対応する黄色いタクトスイッチです。

まずスイッチを外します。

外し方はいくつかありますが、今回は次のように外しました。（はんだがきれいに吸い取りきれない＋外した部品を再利用しない場合に使える手段）

1. スイッチの裏側の端子にはんだこてを当てつつ、追加ではんだを流し込む（元々付いているはんだは融けづらいため、追加してはんだとフラックスを供給する）
2. スイッチと基板の隙間に逆作用ピンセットなどをねじ込む
3. 端子のはんだを融かしながら、ピンセットを奥にねじ込んだり、てこで持ち上げたりすることで、スイッチを外す

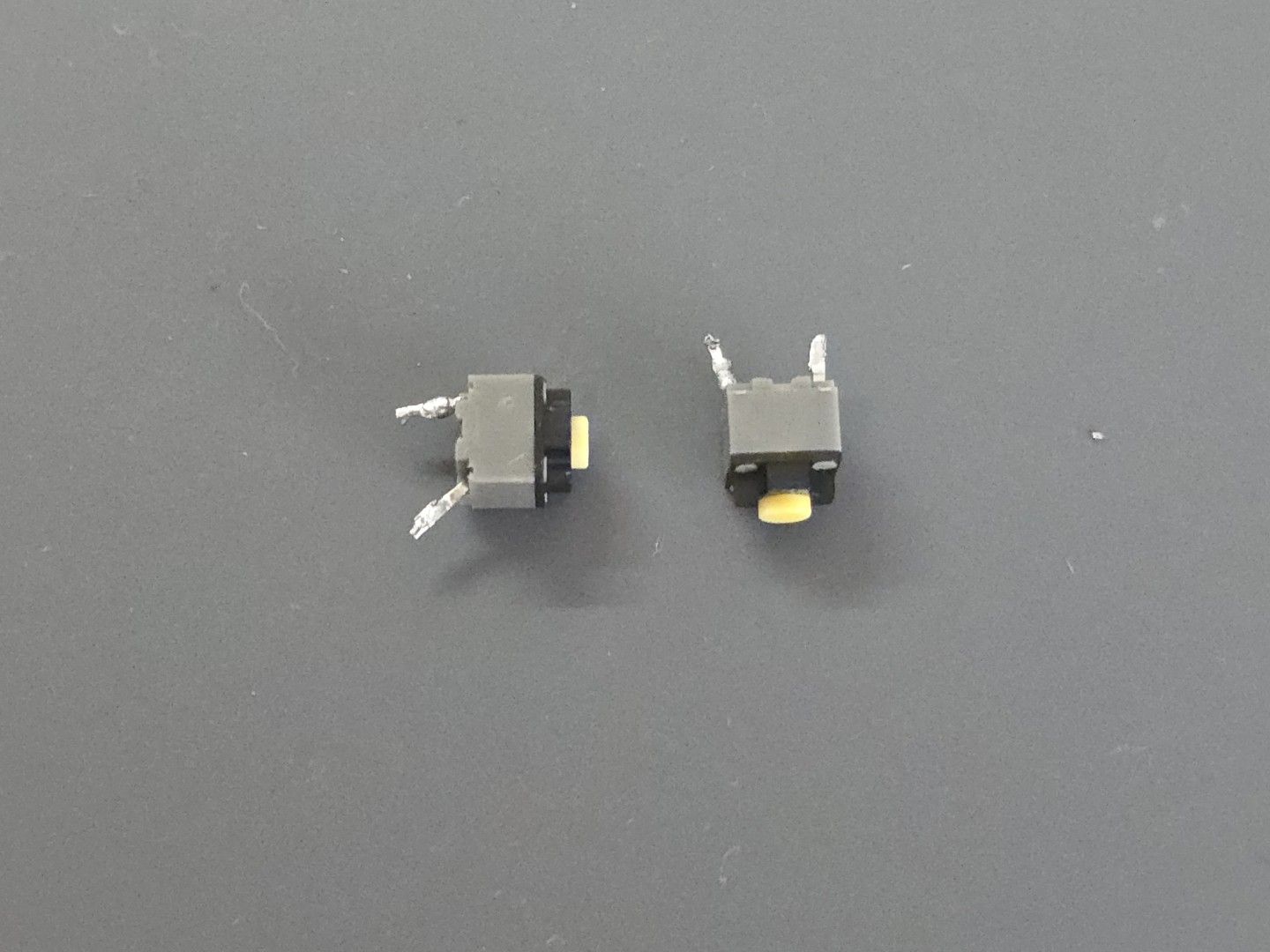

スイッチを外したら、基板に残っているはんだを、はんだ吸取線やはんだ吸取器などで取り除きます。新しく取り付けるスイッチの端子が通る程度に穴の中のはんだが取り除けていれば問題ありません。

あとは、新しいスイッチを取り付けます。しっかりと基板とスイッチが密着するまで差し込んでから、端子をはんだ付けします。逆作用ピンセットなどでスイッチを押さえておくと確実に密着させられます。

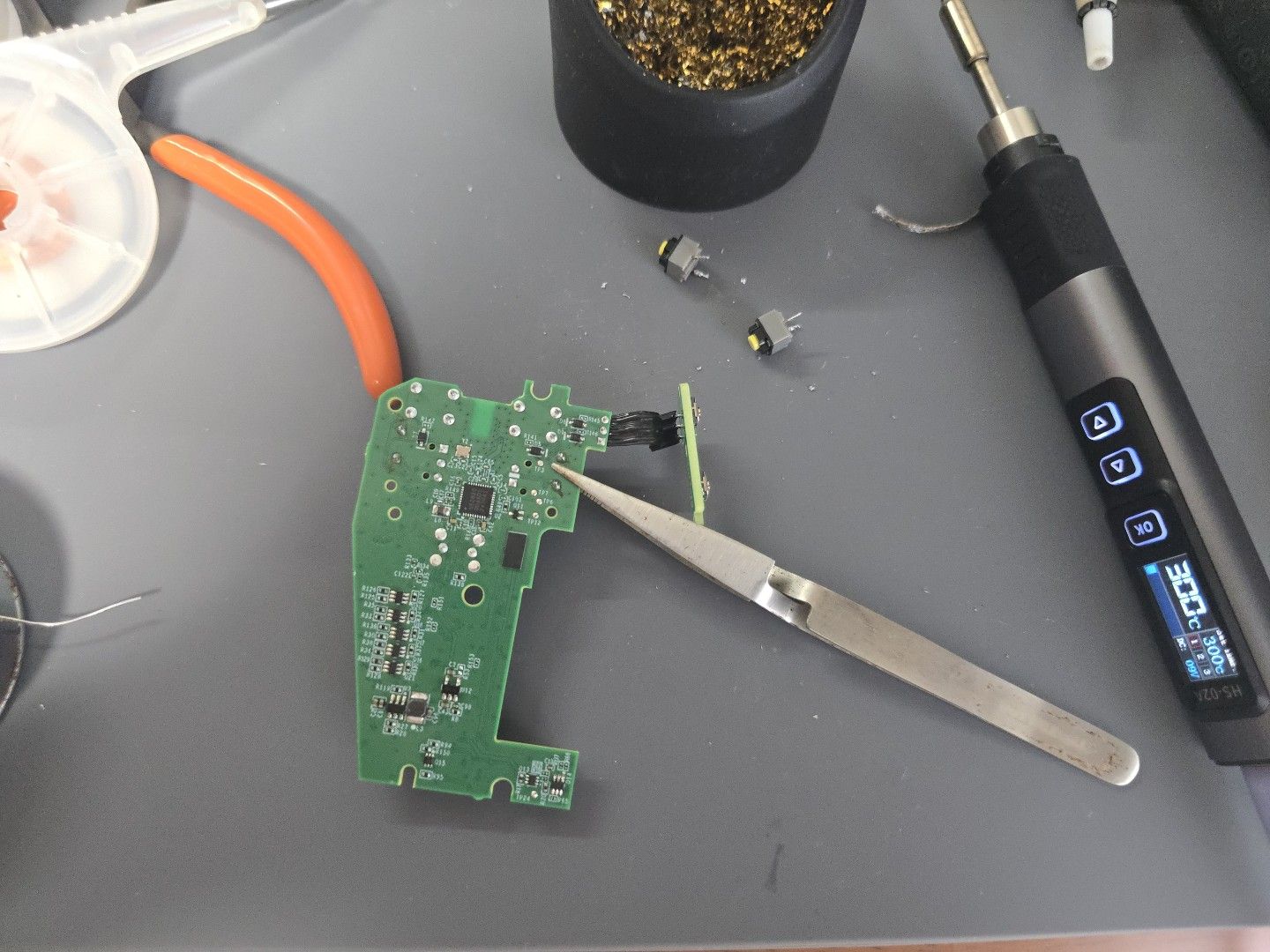

はんだ付けできたら、フラックス洗浄剤や無水エタノールなどで基板についたフラックスの汚れを拭き取ります。

外したときの手順を逆順にして元通りに組み立てます。

フラットケーブルは、爪を上げた状態でケーブルをしっかりコネクタの奥に差し込んでから、爪を押してはめるようにしてください。

動作確認して正常にクリックが機能すれば修理完了です。

静音タイプのスイッチに交換したため、クリック音も静かになりました。

多少面倒ですが、新品に交換するよりも大幅に安く修理ができました。

耐久性は新品マウスほど保たないかもしれないですが、故障してもスイッチが余っている（今回買ったのは20個入り）ので、また交換すれば延命できます。

保証が切れたMX Ergo Sでチャタリングが起きてしまったら、新品を購入する前に自力でのスイッチ交換修理にトライする価値はあると思います。
